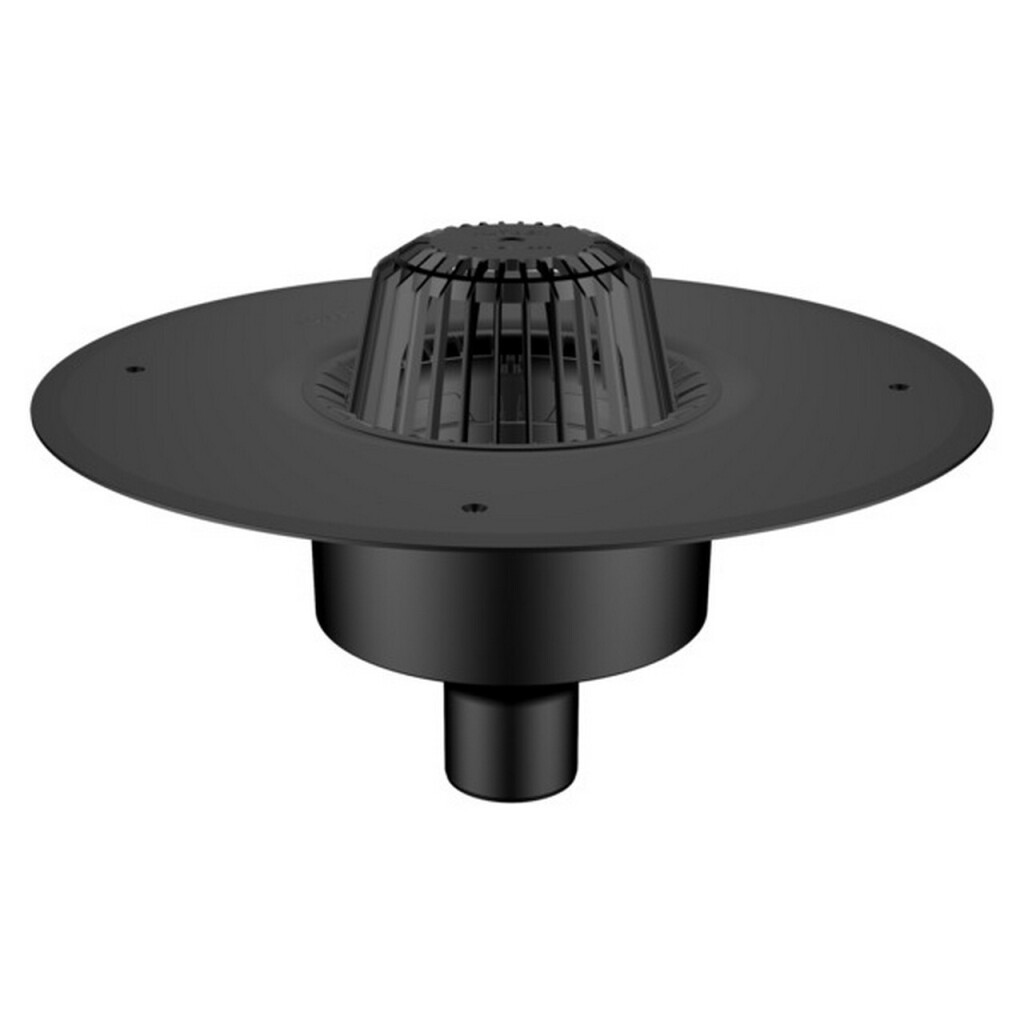

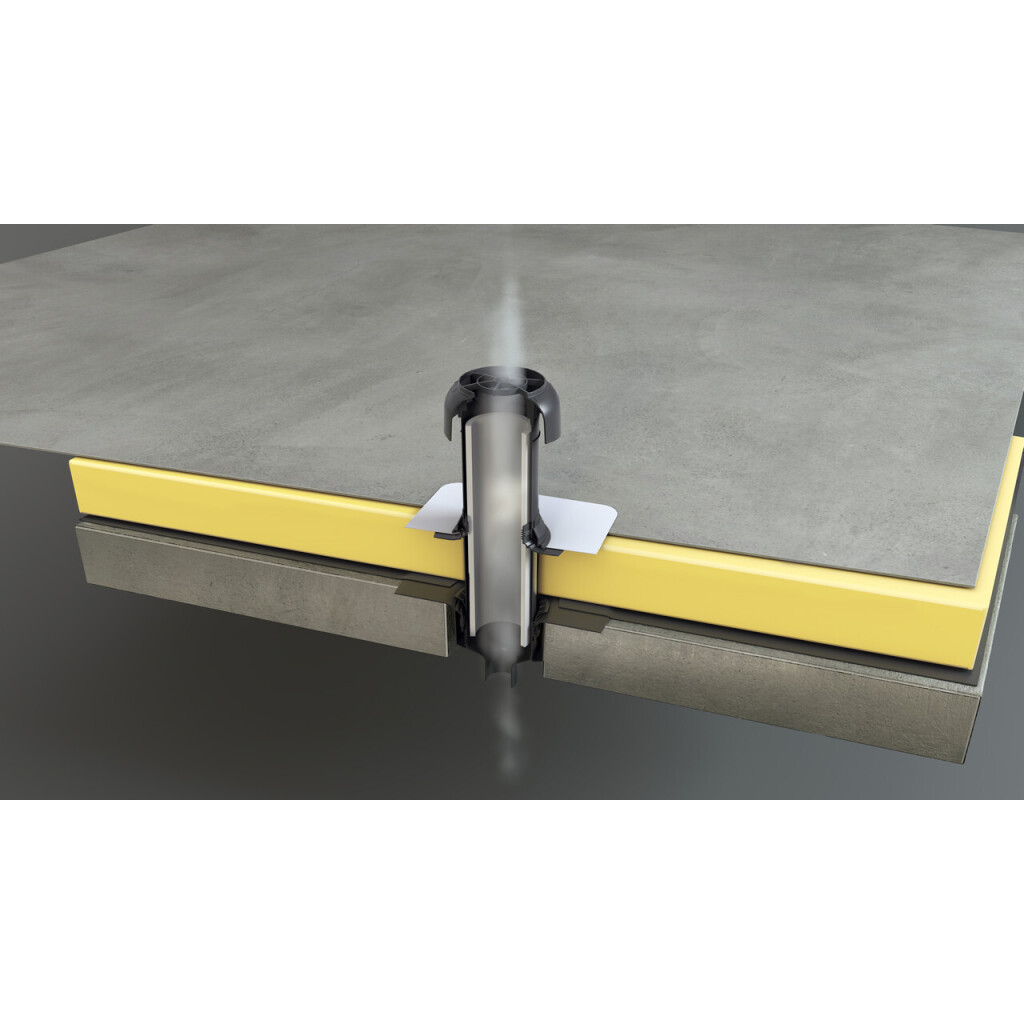

Flavent Pro wärmegedämmter Dachablauf / Unterteil
Artikelnummer:
Das Produkt wird entweder als einteiliger Dachablauf oder als Unterteil für zweiteilige Dachabläufe zur Entwässerung bei wärmegedämmten Dächern eingesetzt.
- Patentierte Einlaufgeometrie mit herausragenden Ablaufwerten
- Aus hochwertigen, UV- und hitzebeständigen Materialien
- Wärmedämmende Wirkung durch doppelwandige Konstruktion mit Dämmhülse
- TÜV Bauart geprüft und überwacht
- Modularer Einsatz
Produktbeschreibung

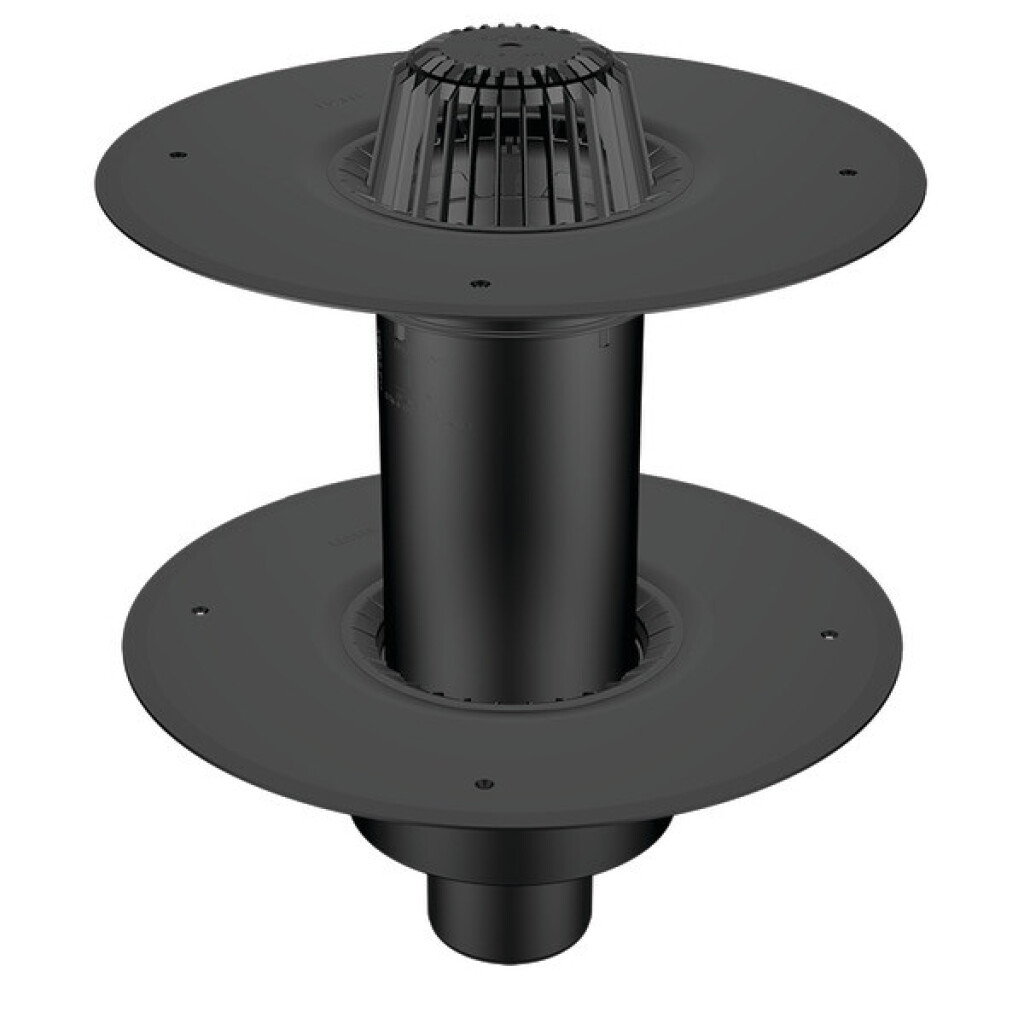

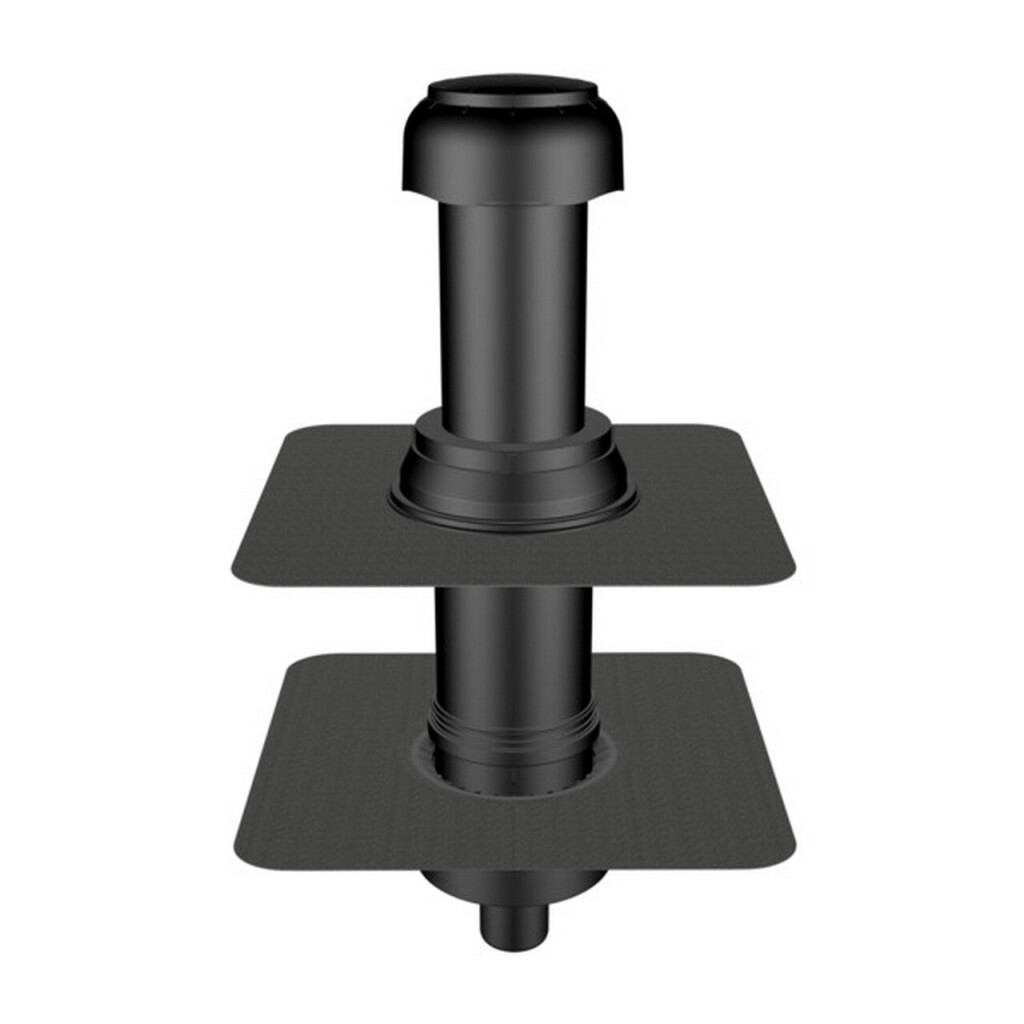

Der Flavent Pro Dachablauf wird als einteilige Ausführung zur Entwässerung bei Kaltdächern bzw. als Unterteil für eine zweiteilige Ausführung in Kombination mit dem Aufstockelement zur Entwässerung bei wärmegedämmten Flachdächern eingesetzt. Durch die strömungsoptimierte Geometrie von Flansch und Laubfang liegt die Ablaufleistung der Flavent Pro Dachabläufe deutlich über den normativen Vorgaben der Freispiegelentwässerung gemäß DIN EN 1253. In der Folge werden weniger Dachabläufe zum sicheren Entwässern von Flachdächern benötigt. In Kombination mit dem Flavent Pro Notüberlaufstutzen als Anstauelement kann eine Notentwässerung erstellt werden.
Anwendung
- Zur Freispiegel- oder Notentwässerung (innenliegend)
- Einteilige Ausführung bei Kaltdächern, Anschluss an die Abdichtung
- Unterteil für eine zweiteilige Ausführung bei Warmdächern, Anschluss an die Dampfsperre
- Der im Lieferumfang enthaltene Laubfang ist entsprechend im Aufstockelement zu montieren
Verlegehinweis
- Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
- Für den PPO Klemm- und Schweißflansch sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet. Beim Einklemmen ist unbedingt die auf dem Flansch aufgebrachte Dickenskala zu beachten.
- Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden.
- Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf (Flansch anrauen).
- Bauteilaußendurchmesser für Kernbohrung: 190 mm (ohne Wärmedämmhülse), 220 mm (mit Wärmedämmhülse). Durchmesser Kernbohrung: Empfehlung mind. Bauteilaußendurchmesser + 20 mm.
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Pro Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Brandverhalten | EN 13501-1: E-Klasse |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Anschlussmöglichkeit | Bitumenbahnen oder Kunststoffbahnen (ohne Vlies) |
Eigenschaften
| Artikel-Nr | KF7200-70 |
| Material | PPO / ABS / ASA |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Lieferumfang | Lüfter, Dämmhülse KF 7703, Laubfang KF 7733-DS schwarz |
| Farbe | schwarz |
| Dachtyp | Flachdach |
| Kategorie | einteiliger Dachablauf senkrecht und Lüfterunterteil |
| Produktfamilie | Flavent Pro |
| Länge | 230 mm (Unterrohr bis Flansch) |
| Durchmesser | Flansch: 490 mm, Rohr: 75 mm, Einlauf: 160 mm |
| Kernbohrung | 220 mm (mit Dämmhülse), 190 mm (ohne Dämmhülse) |
| Ablaufleistung, DIN EN 1253 | 8,00 l/s bei 35 mm (mit Fallrohr) |
| Ablaufleistung Notüberlauf, DIN EN 1253 | 6,80 l/s bei 35 mm (mit Fallrohr) |
| Gewicht | 1,49 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 8 Stück |
| Gewicht | 1,49 kg |
