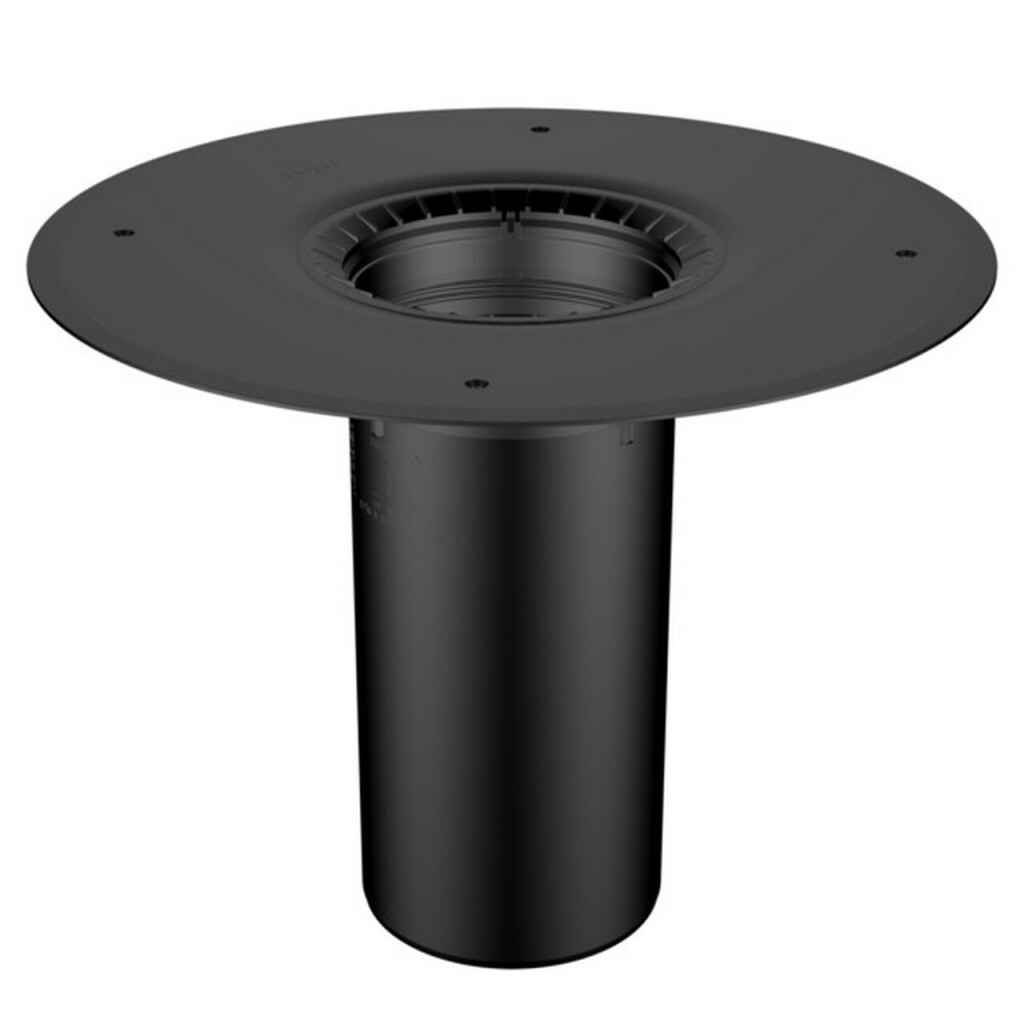

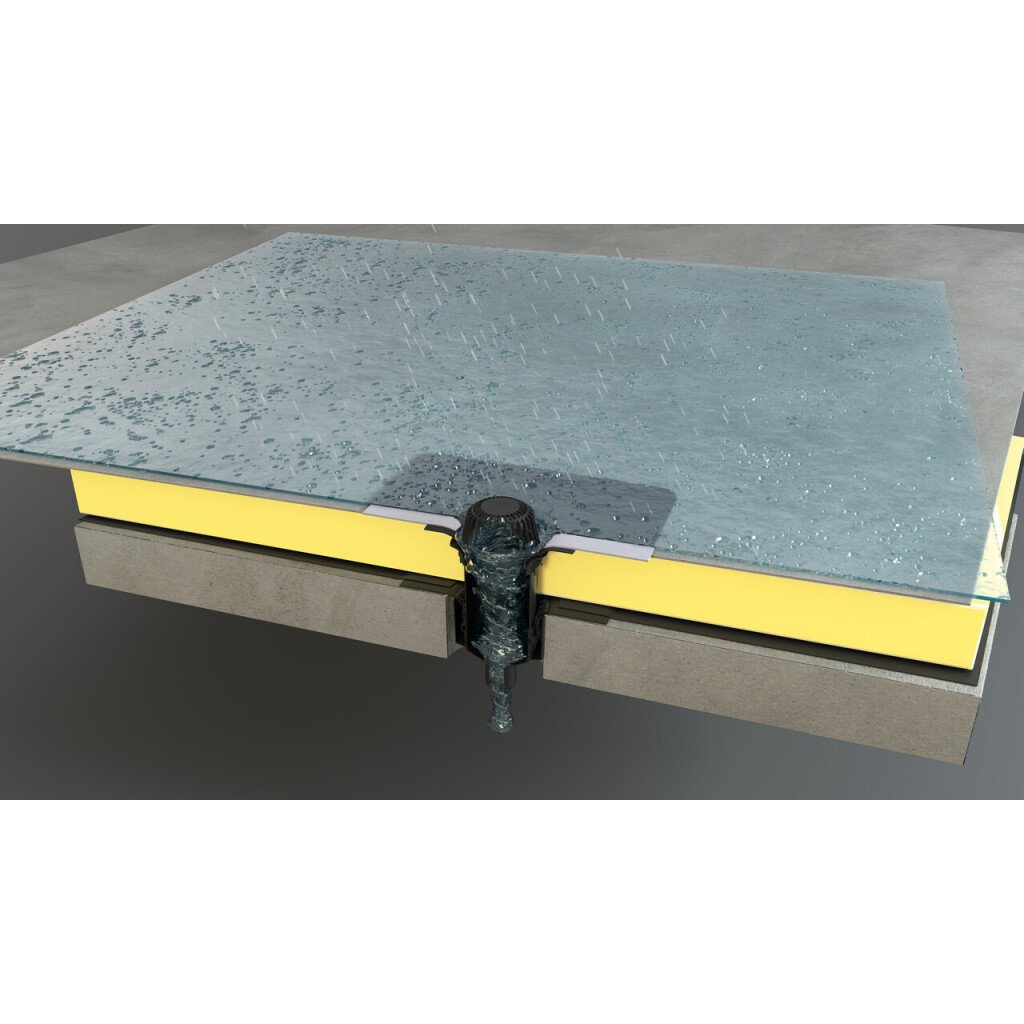

Das Aufstockelement wird in Kombination mit dem Dachablauf als zweiteiliger Dachablauf zur Entwässerung wärmegedämmte Flachdachaufbauten eingesetzt. Durch die strömungsoptimierte Geometrie von Flansch und Laubfang liegt die Ablaufleistung der Flavent Pro Dachabläufe deutlich über den normativen Vorgaben der Freispiegelentwässerung gemäß DIN EN 1253. In der Folge werden weniger Dachabläufe zum sicheren Entwässern von Flachdächern benötigt. Dank der aufgeprägten Skalierung kann das Aufstockelement einfach der individuellen Dämmstoffhöhe angepasst werden. Bei höheren Dämmstoffdicken (> 430 mm) stehen ergänzende Dämmpaket-Rohrverlängerung zur Verfügung. Das Aufstockelement wird universell für alle Durchmesser eingesetzt und passt zu allen senkrechten Flavent Pro Dachabläufen. In Kombination mit dem Flavent Pro Notüberlaufsstutzen als Anstauelement kann eine Notentwässerung erstellt werden.
Anwendung
Zur Freispiegel- oder Notentwässerung (innenliegend)
Oberteil für zweiteilige Ausführungen bei Warmdächern
Für alle Dächer mit Bitumen- oder Kunststoffbahnen
Verlegehinweis
Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen
Für den PPO Klemm- und Schweißflansch sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet. Beim Einklemmen ist unbedingt die auf dem Flansch aufgebrachte Dickenskala zu beachten
Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden
Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf (Flansch anrauen)
Dachausschnitt Wärmedämmung sollte 17 cm betragen
Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Pro Flachdachdurchgänge sind zwingend zu beachten
Technische Daten
Zertifikate
Brandverhalten (EN 13501-1): E-Klasse
UV-Beständigkeit, DIN EN 1253-1
Bestanden
Temperaturbeständigkeit
-40 °C bis +80 °C
Beständigkeit
verrottungsstabil, witterungs-, frost- und alterungsbeständig
Anschlussmöglichkeit
Bitumenbahnen oder Kunststoffbahnen (ohne Vlies)
Eigenschaften
Artikel-Nr
KF7300
Material
PPO / ABS
Material Beschreibung
Versprödungsfreier Spezial-Kunststoff
Farbe
schwarz
Dachtyp
Flachdach
Kategorie
Aufstockelement für senkrechte Flavent Pro Dachabläufe
