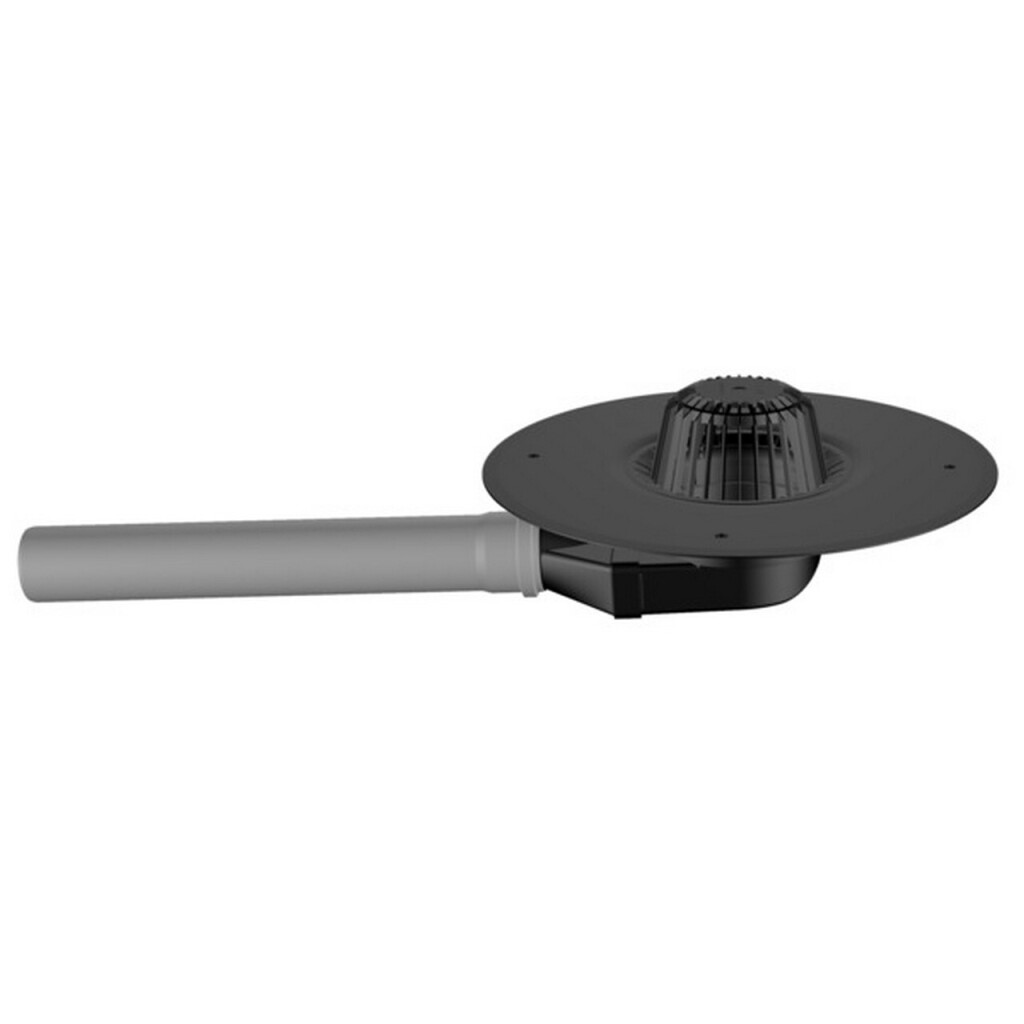

Flavent Pro Dachablauf abgewinkelt
Artikelnummer:
Der abgewinkelte Dachablauf ermöglicht eine normkonforme Entwässerung durch die Attika und ist mit den passgenauen Dämmkörpern schnell und einfach eingebaut.
- Patentierte Einlaufgeometrie mit herausragenden Ablaufwerten
- Aus hochwertigen, UV- und hitzebeständigen Materialien
- Sichere und einfache Montage mit vorgefertigten Original-Manschetten ohne unterseitige Vlieskaschierung
- 10-jährige Funktionsgarantie auf die wasserdichte Verbindung des Dachablaufes und der werksseitig vorkonfektionierten Anschlussmanschette
- TÜV Bauart geprüft und überwacht
Produktbeschreibung
Die abgewinkelten Flavent Pro Dachabläufe ermöglichen eine fachgerechte Attikaentwässerung, da die normativ geforderten Ablaufwerte deutlich übertroffen werden. Die Produkte sind aus hochwertigem Kunststoff gefertigt, welcher sich durch eine deutlich höhere Hitze- und UV-Beständigkeit auszeichnet. Durch die strömungsoptimierte Geometrie von Flansch und Laubfang liegt die Ablaufleistung der Flavent Pro Dachabläufe deutlich über den normativen Vorgaben der Freispiegelentwässerung gemäß DIN EN 1253. In der Folge werden weniger Dachabläufe zum sicheren Entwässern von Flachdächern benötigt. Der Ablauf hat eine integrierte Gefällegebung zur sicheren Ableitung des Niederschlagwassers. In Kombination mit dem Flavent Pro Notüberlaufstutzen als Anstauelement kann eine Notentwässerung erstellt werden. In Kombination mit dem XPS Dämmstoffkörper werden Wärmebrücken minimiert und der Einbau deutlich vereinfacht, da der Dämmkörper bereits auf die Artikelkonturen des Dachablaufs vorgefräst ist, so dass ein aufwändiges Bearbeiten der Dämmung entfällt.
Anwendung
- Zur Freispiegel- oder Notentwässerung durch die Attika
- Nur als einteiliger Dachablauf einsetzbar
- Für alle Dächer mit Bitumen- oder Kunststoffbahnen
Verlegehinweis
- Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
- Für den PPO Klemm- und Schweißflansch sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet. Beim Einklemmen ist unbedingt die auf dem Flansch aufgebrachte Dickenskala zu beachten.
- Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden.
- Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf (Flansch anrauen).
- Artikelhöhe 138 mm, beim Einbau ohne Dämmkörper sind die Mindestdicken des Dämmstoffs in Abhängigkeit der WLS entsprechend DIN 4108-2 einzuhalten
- Bauteilaußendurchmesser für Kernbohrung an der Attika: 75 mm (DN 75), 110 mm (DN 110). Durchmesser Kernbohrung: Empfehlung mind. Bauteilaußendurchmesser + 20 mm.
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Pro Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Anschlussmöglichkeit | Bitumenbahnen oder Kunststoffbahnen (ohne Vlies) |
Eigenschaften
| Artikel-Nr | KF7210-70 |
| Material | PPO / PVC-U / PP |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Lieferumfang | Dachablauf, Rohrverlängerung KF 7543-70 grau, Laubfang KF 7733-DS schwarz |
| Farbe | schwarz / grau |
| Dachtyp | Flachdach |
| Kategorie | abgewinkelte Dachabläufe und Wasserspeier |
| Produktfamilie | Flavent Pro |
| Einbauhöhe | 138 mm |
| Durchmesser | 490 mm (Flansch) |
| Länge | 500 mm (Rohr) |
| Kernbohrung | 90 mm |
| Ablaufleistung, DIN EN 1253 | 8,40 l/s bei 35 mm (mit Fallrohr) |
| Ablaufleistung Notüberlauf, DIN EN 1253 | 7,20 l/s bei 35 mm (mit Fallrohr) |
| Gewicht | 1,64 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 10 Stück |
| Verpackungsgewicht | 1,64 kg |
