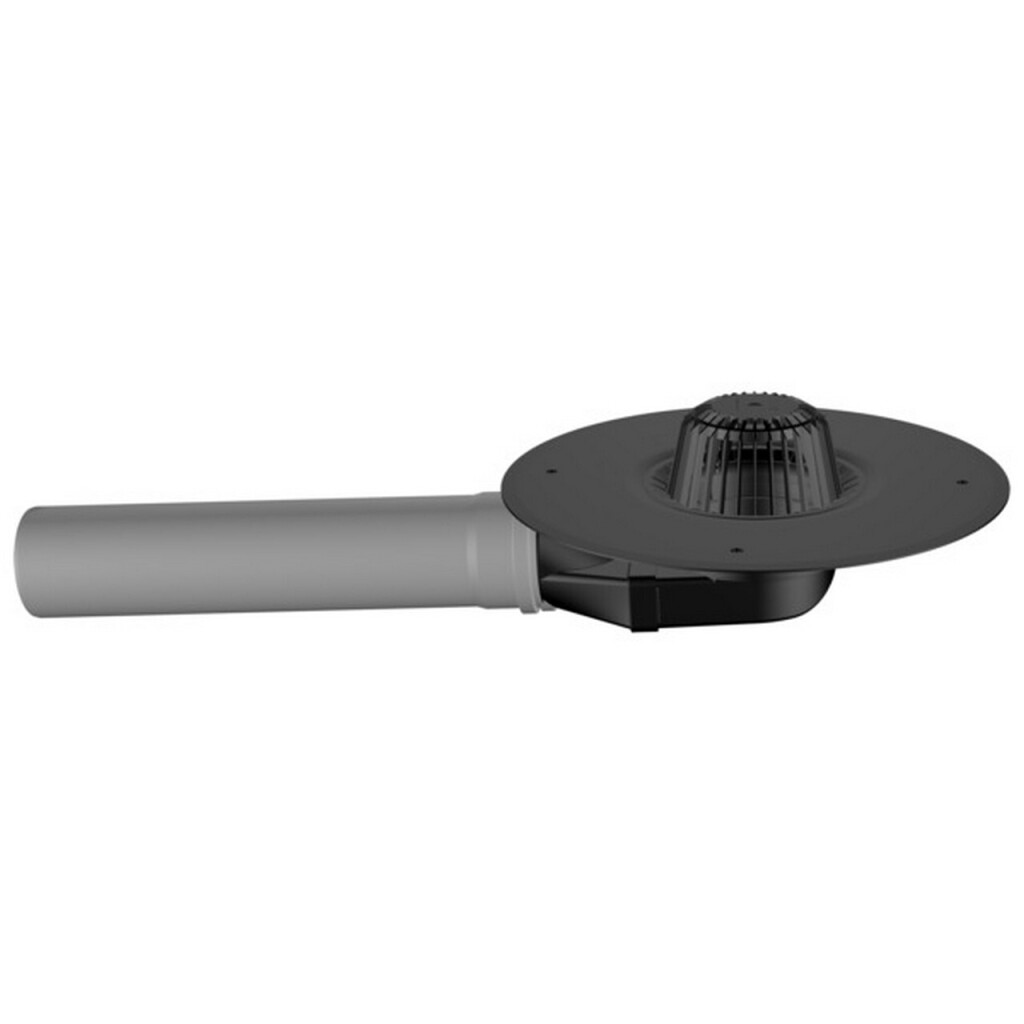

Flavent Pro Dachablauf abgewinkelt

Artikelnummer:

Der abgewinkelte Dachablauf ermöglicht eine normkonforme Entwässerung durch die Attika und ist mit den passgenauen Dämmkörpern schnell und einfach eingebaut.

  • Patentierte Einlaufgeometrie mit herausragenden Ablaufwerten
  • Aus hochwertigen, UV- und hitzebeständigen Materialien
  • Sichere und einfache Montage mit vorgefertigten Original-Manschetten ohne unterseitige Vlieskaschierung
  • 10-jährige Funktionsgarantie auf die wasserdichte Verbindung des Dachablaufes und der werksseitig vorkonfektionierten Anschlussmanschette
  • TÜV Bauart geprüft und überwacht

Produktbeschreibung

Die abgewinkelten Flavent Pro Dachabläufe ermöglichen eine fachgerechte Attikaentwässerung, da die normativ geforderten Ablaufwerte deutlich übertroffen werden. Die Produkte sind aus hochwertigem Kunststoff gefertigt, welcher sich durch eine deutlich höhere Hitze- und UV-Beständigkeit auszeichnet. Durch die strömungsoptimierte Geometrie von Flansch und Laubfang liegt die Ablaufleistung der Flavent Pro Dachabläufe deutlich über den normativen Vorgaben der Freispiegelentwässerung gemäß DIN EN 1253. In der Folge werden weniger Dachabläufe zum sicheren Entwässern von Flachdächern benötigt. Der Ablauf hat eine integrierte Gefällegebung zur sicheren Ableitung des Niederschlagwassers. In Kombination mit dem Flavent Pro Notüberlaufstutzen als Anstauelement kann eine Notentwässerung erstellt werden. In Kombination mit dem XPS Dämmstoffkörper werden Wärmebrücken minimiert und der Einbau deutlich vereinfacht, da der Dämmkörper bereits auf die Artikelkonturen des Dachablaufs vorgefräst ist, so dass ein aufwändiges Bearbeiten der Dämmung entfällt.

Technische Daten

Brandverhalten EN 13501-1: E-Klasse
UV-Beständigkeit, DIN EN 1253-1 Bestanden
Temperaturbeständigkeit -40 °C bis +80 °C
Beständigkeit verrottungsstabil, witterungs-, frost- und alterungsbeständig
Anschlussmöglichkeit Bitumenbahnen oder Kunststoffbahnen (ohne Vlies)

Eigenschaften

Artikel-Nr KF7210-100
Material PPO / PVC-U / PP
Material Beschreibung Versprödungsfreier Spezial-Kunststoff
Lieferumfang Dachablauf, Rohrverlängerung KF 7543-100 grau, Laubfang KF 7733-DS schwarz
Farbe schwarz / grau
Dachtyp Flachdach
Kategorie abgewinkelte Dachabläufe und Wasserspeier
Produktfamilie Flavent Pro
Einbauhöhe 138 mm
Durchmesser Flansch: 490 mm, Rohr: 110 mm
Länge 500 mm (Rohr)
Kernbohrung 120 mm
Ablaufleistung, DIN EN 1253 7,60 l/s bei 35 mm (mit Fallrohr)
Ablaufleistung Notüberlauf, DIN EN 1253 6,70 l/s bei 35 mm (mit Fallrohr)
Gewicht 1,97 kg

Verpackung

Kartonmenge 1 Stück
Palettenmenge 10 Stück
Verpackungsgewicht 1,97 kg
