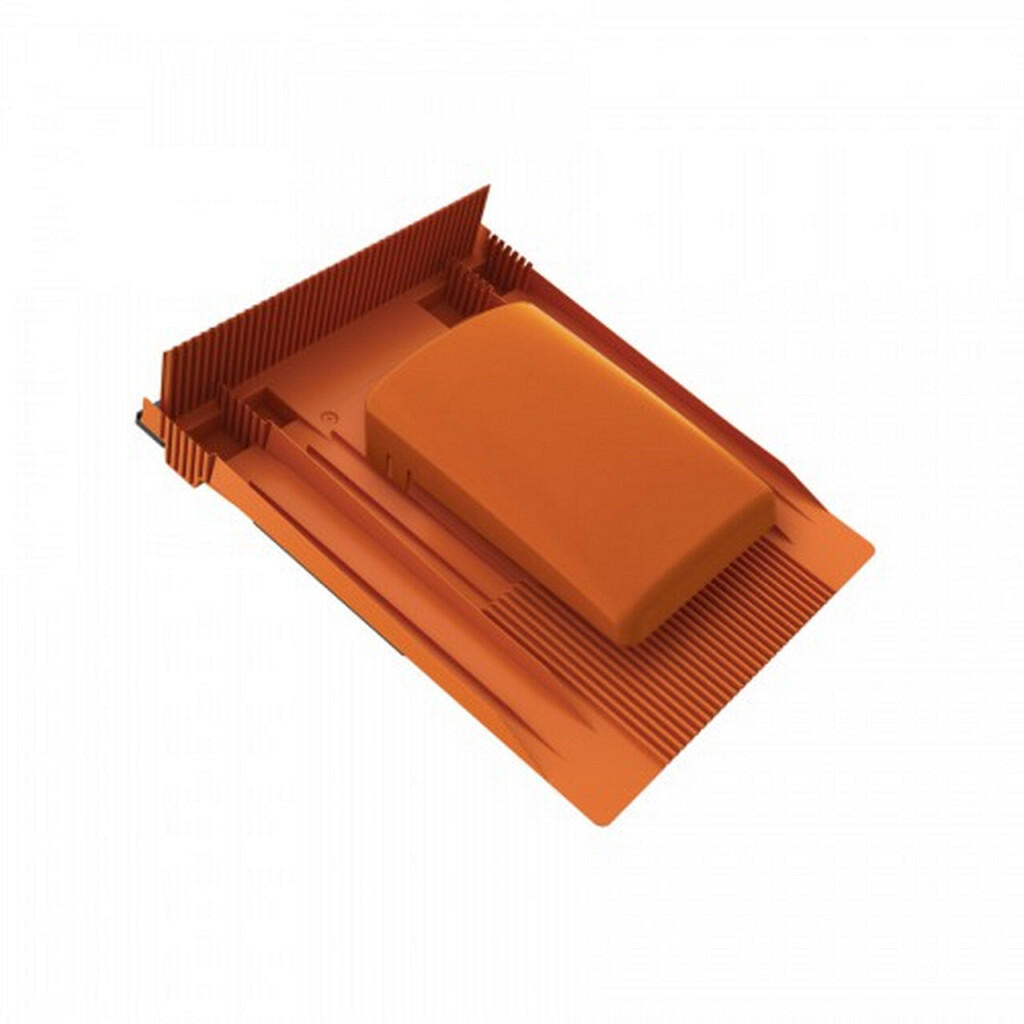

Venduct Universeller Flachlüfter
Artikelnummer:
Der Universelle Flachlüfter überzeugt durch seine geringe Aufbauhöhe von nur 6 cm und eignet sich optimal zur Be- und Entlüftung in Kombination mit Aufdachsolaranlagen.
- Universell einsetzbar in Kombination mit universeller Grundplatte
- Geringe Aufbauhöhe von 6 cm für eine lückenlose Verlegung der Module
- Kein Absägen von Lüfterrohren notwendig
- Mit Kondensatabscheider für sicheres Ableiten von Feuchtigkeit
Produktbeschreibung

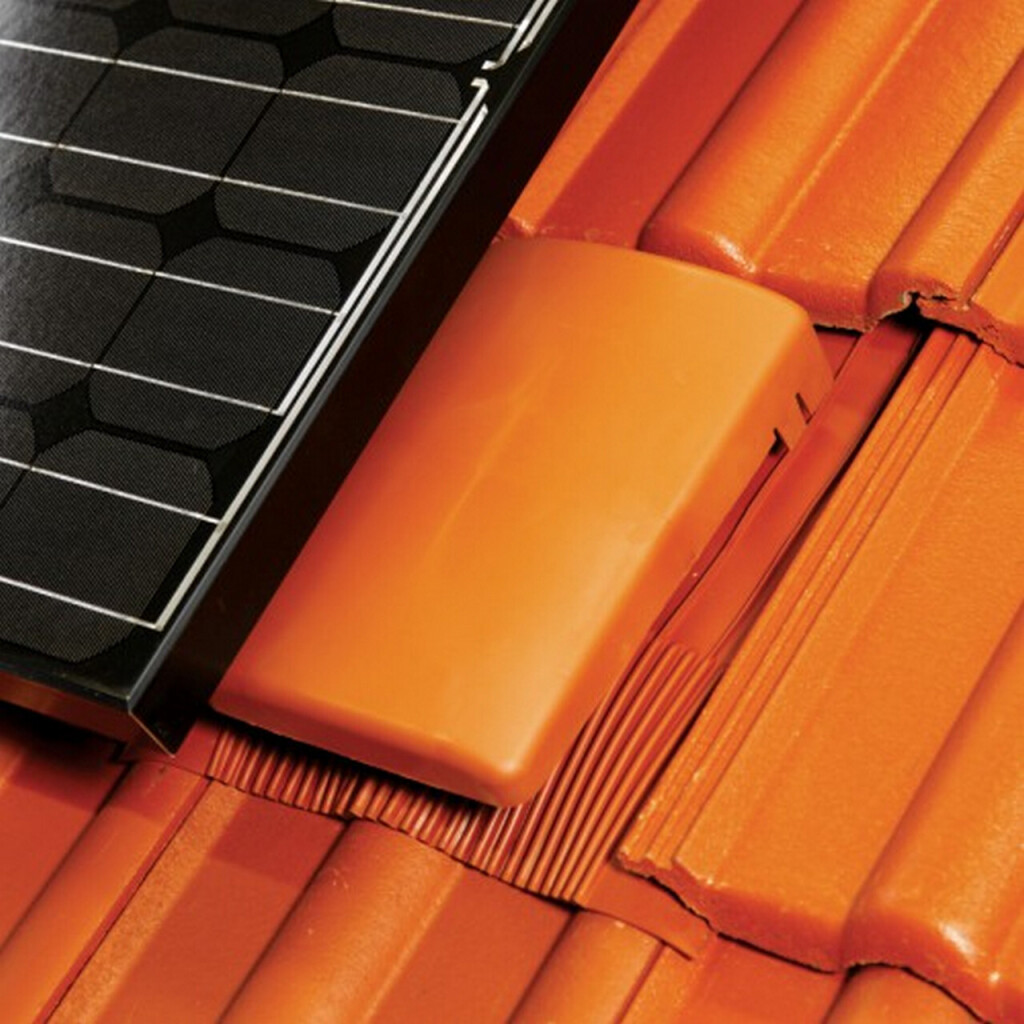

Der Venduct Universelle Flachlüfter mit flacher Wetterkappe ist die optimale Lösung zur Be- und Entlüftung von Abwasserrohren oder Räumen in Kombination mit Aufdachsolaranlagen. Durch die geringe Aufbauhöhe ist kein Abschneiden, Verlegen oder Absägen von vorhandenen Dachlüftern, Lüfterrohren oder Rohrleitungen mehr nötig, sodass Solaranlagen lückenlos verlegt werden können. Separate Adapter in DN 110 oder DN 125 ermöglichen in Verbindung mit den Venduct Flex-Anschlussschläuchen in der jeweiligen Nennweite den problemlosen Anschluss an die Rohrleitung. Zur Be-/Entlüftung ist der Adapter zwingend notwendig und separat zu bestellen.
Der Universelle Flachlüfter kann auch ohne Adapter als Dachraumlüfter eingesetzt werden.
Anwendung
- Als Abwasserrohrentlüfter oder Raum sowie als Dachraumlüfter in Kombination mit Aufdachsolaranlagen geeignet
- Standardausführung für flach bis mittel profilierte Dachziegel und Dachsteine, Decklänge 310 - 350 mm (für Dachneigungen ab 16°)
- Anschluss an Rohrleitung mit Adapter und Flex-Anschlussschlauch DN 110 / DN 125
Technische Daten
| Zertifikate | Brandverhalten (EN 13501-1): E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Mindestdachneigung | 16° |
| Maximale Dachneigung | 65° |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Lagerung | Trocken und kühl aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KG985404 |
| Material | Verbundwerkstoff |
| Material Beschreibung 1 | Schürze: Spezial Weich-PVC / Haube und Trägergitter aus ASA |
| Material Beschreibung 2 | Unterseitig mit ASA-Trägergitter, Aluminium-Streckmetall und einer Butyl-Klebeband mit Trennpapier |
| Farbe | rot |
| Dachtyp | Steildach |
| Kategorie | Universelle Grundplatten / Flachlüfter / Lüftergauben |
| Produktfamilie | Venduct Flachlüfter DN 110 / Venduct Flachlüfter DN 125 / Venduct Lüftergaube |
| Kondensatrinne | anfallendes Kondensat wird auf die Dacheindeckung abgeführt |
| Länge Schürze | 454 mm |
| Breite Schürze | 424 mm |
| Höhe Oberkante Haube | 60 mm |
| Gesamtdruckverlust bei Luftstrom 60 l/s | 7,69 [Pa] bei DN 110 und 4,4 [Pa] bei DN 125 |
| Lüftungsquerschnitt ohne Adapter | 150 cm² |
| Lüftungsquerschnitt mit Adapter DN 110 | 78,50 cm² |
| Lüftungsquerschnitt mit Adapter DN 125 | 113 cm² |
| Decklänge | von 310 - 350 mm (größer oder kleiner, Bedachung anpassen) |
| Standard Schürze | für flach bis mittel profilierte Dachziegel und Dachsteine |
| Gewicht | 1,90 kg |
Verpackung
| Kartonmenge | 10 Stück |
| Palettenmenge | 80 Stück |
| Verpackungsgewicht | 19 kg |
Zu diesem Produkt gibt es 4 Varianten

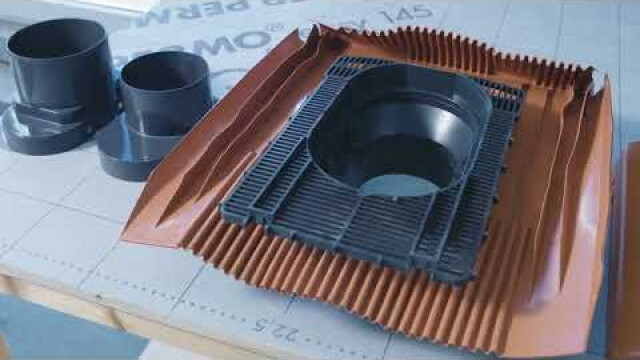

Produkt Videos
