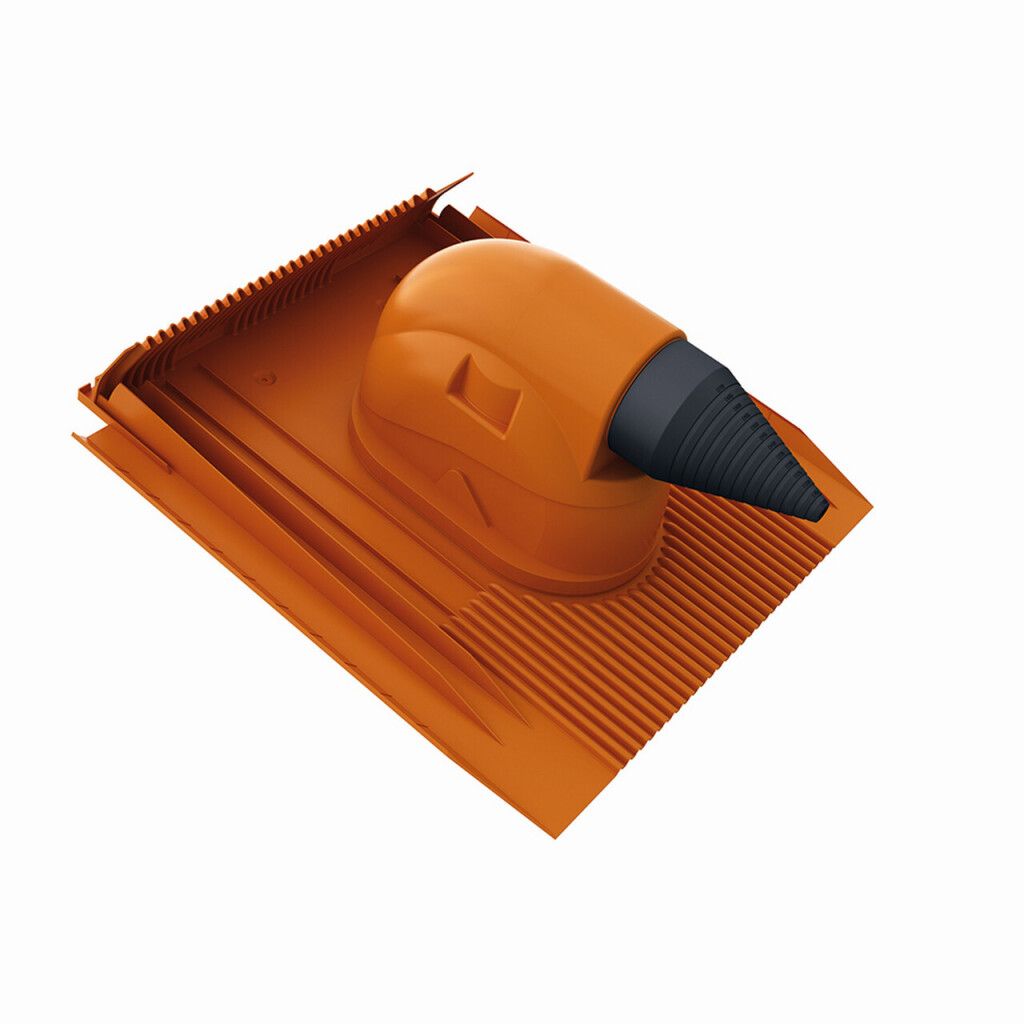

Venduct Solardurchführungs-Set
Artikelnummer:
Mit dem Universellen Solar-Durchführungs-Set werden schnell und einfach Durchführungen für Photovoltaik- und Solarthermieanlagen erstellt.
- Optimaler Schutz der Solarleitungen und Kabel vor Schlagregen durch elastische EPDM-Manschette (temperaturbeständig bis 100°C)
- Zusätzliche Gummidichtung zur Durchführung eines Kabels bis max. Ø 6 mm (z.B. Sensorkabel)
- Niedrige Aufbauhöhe
Produktbeschreibung

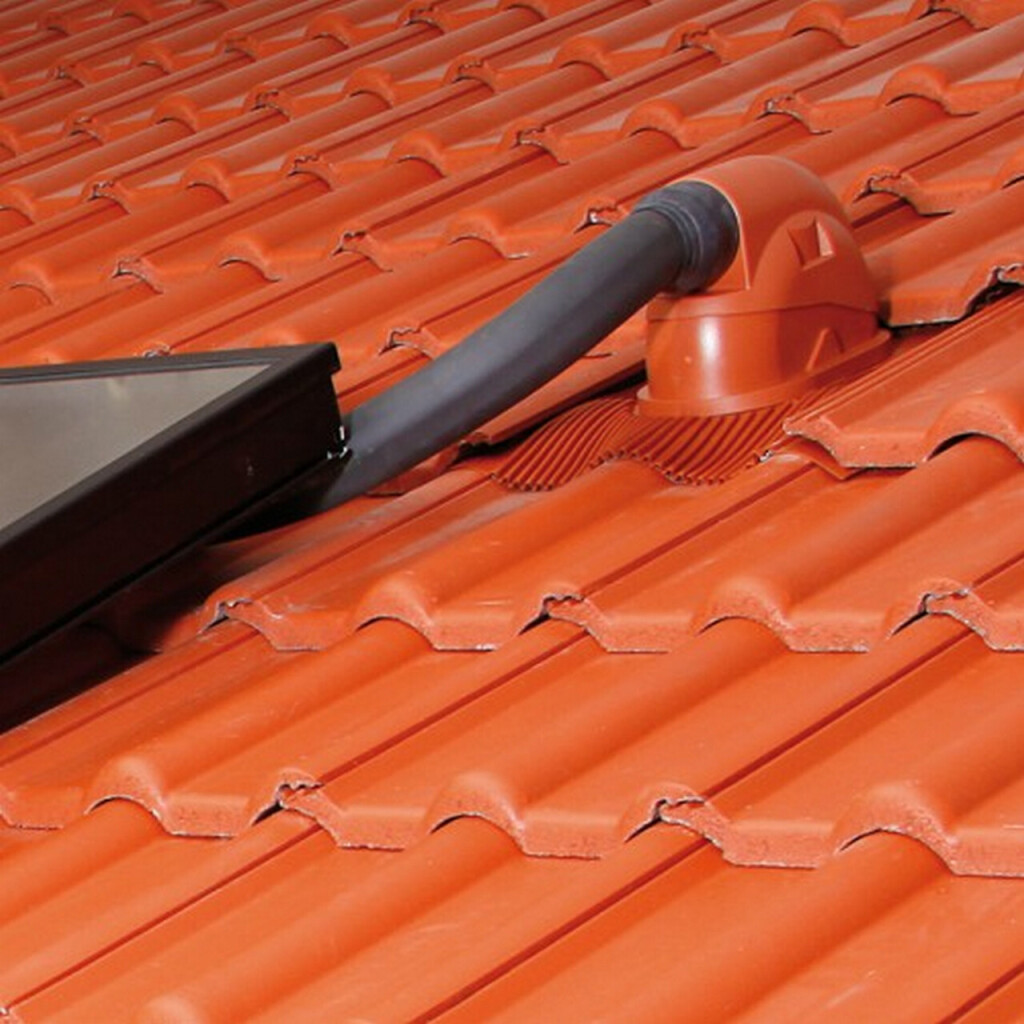

Das Venduct Solardurchführungs-Set ist die optimale Lösung zur regensicheren Durchführung von Solarleitungen und Kabelbündeln, insbesondere von Solarthermieleitungen. Durch die einzigartige Form und in der Kombination mit einer elastischen EPDM-Manschette wird die Durchführung dicht umschlossen und verhindert dadurch das Eindringen von Schlagregen. Die vorkonfektionierte Set-Lösung ermöglicht eine schnelle und einfache Verarbeitung auf der Baustelle. Die Ausführung mit universeller Grundplatte ist für alle gängigen Dachziegel und Dachsteine geeignet. Für ebene Bedachungsmaterialien wie Schiefer- oder Bibereindeckungen eignet sich die Ausführung mit ebener Grundplatte.
Anwendung
- Für nahezu alle gängigen Dachstein- und Dachziegeltypen ab 16° Dachneigung einsetzbar.
- Standardausführung für flach bis mittel profilierte Dachziegel und Dachsteine (Decklänge 310 - 350mm).
- Anschluss von Solarthermieleitungen oder Kabelbündeln, geeignet für Leitungsdurchmesser von 10 bis 70 mm.
Verlegehinweis
- Die Regel- bzw. Mindestdachneigungen des jeweiligen Bedachungswerkstoffes sind zwingend zu beachten.
- Befestigung auf Traglattung mit 2 x 4mm Schrauben.
- Die Angaben im technischen Datenblatt sowie die Verarbeitungshinweise auf www.kloeber.de sind zu beachten.
Technische Daten
| Material | Verbundwerkstoff |
| Material Beschreibung | Schürze: Spezial Weich-PVC / Solaraufsatz aus ASA, mit EPDM-Manschette und EPDM-Dichtung zur Durchführung eines Sensorkabels, Unterseitig mit ASA-Trägergitter, Aluminium-Streckmetall und einer Butyl-Klebeband mit Trennpapier |
| Farbe | rot |
| Mindestdachneigung | 16° |
| Maximale Dachneigung | 65° |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Zertifikate | Brandverhalten (EN 13501-1): E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Lagerung | Trocken und kühl aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KE8070-3-0100 |
| Lieferumfang | Venduct universelle Grundplatte, Solaraufsatz, EPDM-Manschette, EPDM-Dichtung |
| Dachtyp | Steildach |
| Kategorie | Solardurchführungs-Sets |
| Produktfamilie | Venduct Solardurchgänge |
| Länge Schürze | 454 mm |
| Breite Schürze | 424 mm |
| Höhe Oberkante Aufsatz | 190 mm |
| Durchmesser | 70 -10 mm |
| Decklänge | von 310 - 350 mm (größer oder kleiner, Bedachung anpassen) |
| Standard Schürze | für flach bis mittel profilierte Dachziegel und Dachsteine |
| Gewicht | 1,10 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 20 Stück |
| Verpackungsgewicht | 2,20 kg |
