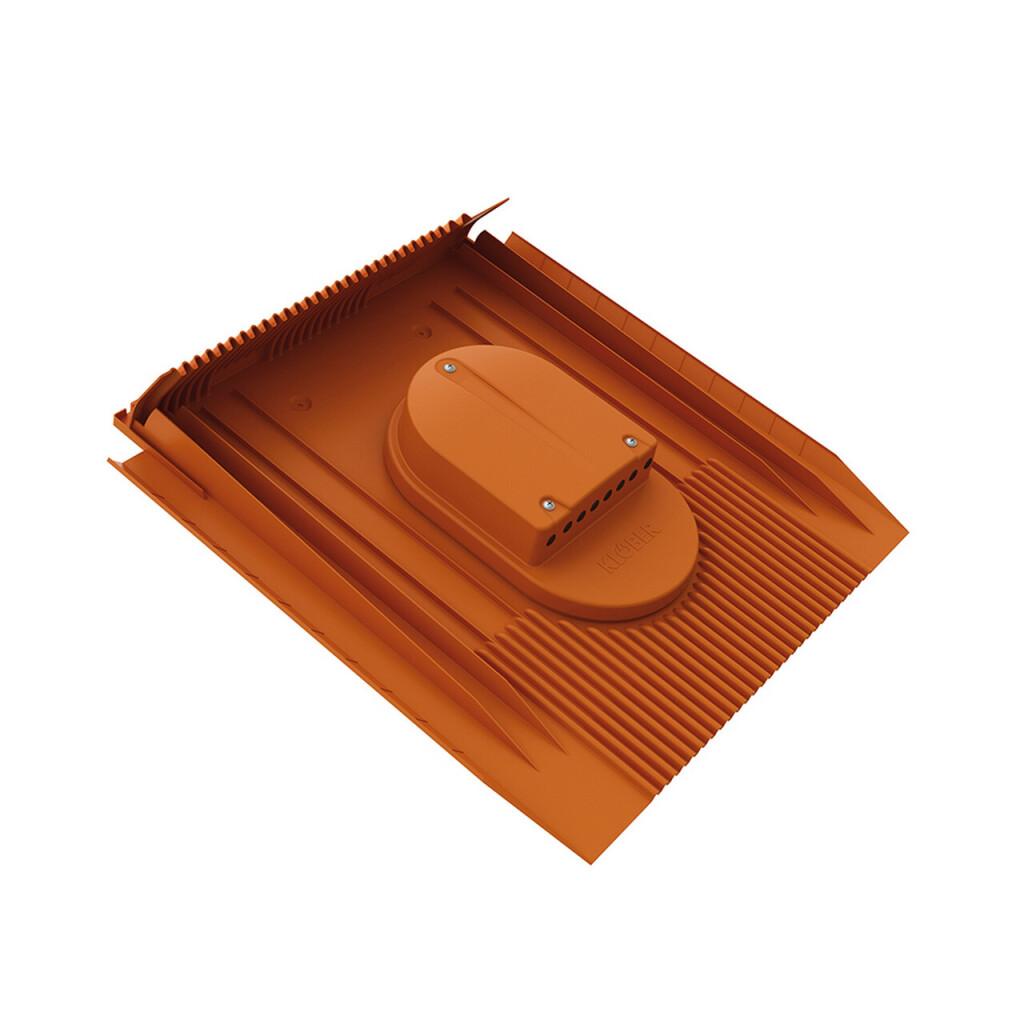

Venduct PV-Kabeldurchgang
Artikelnummer:

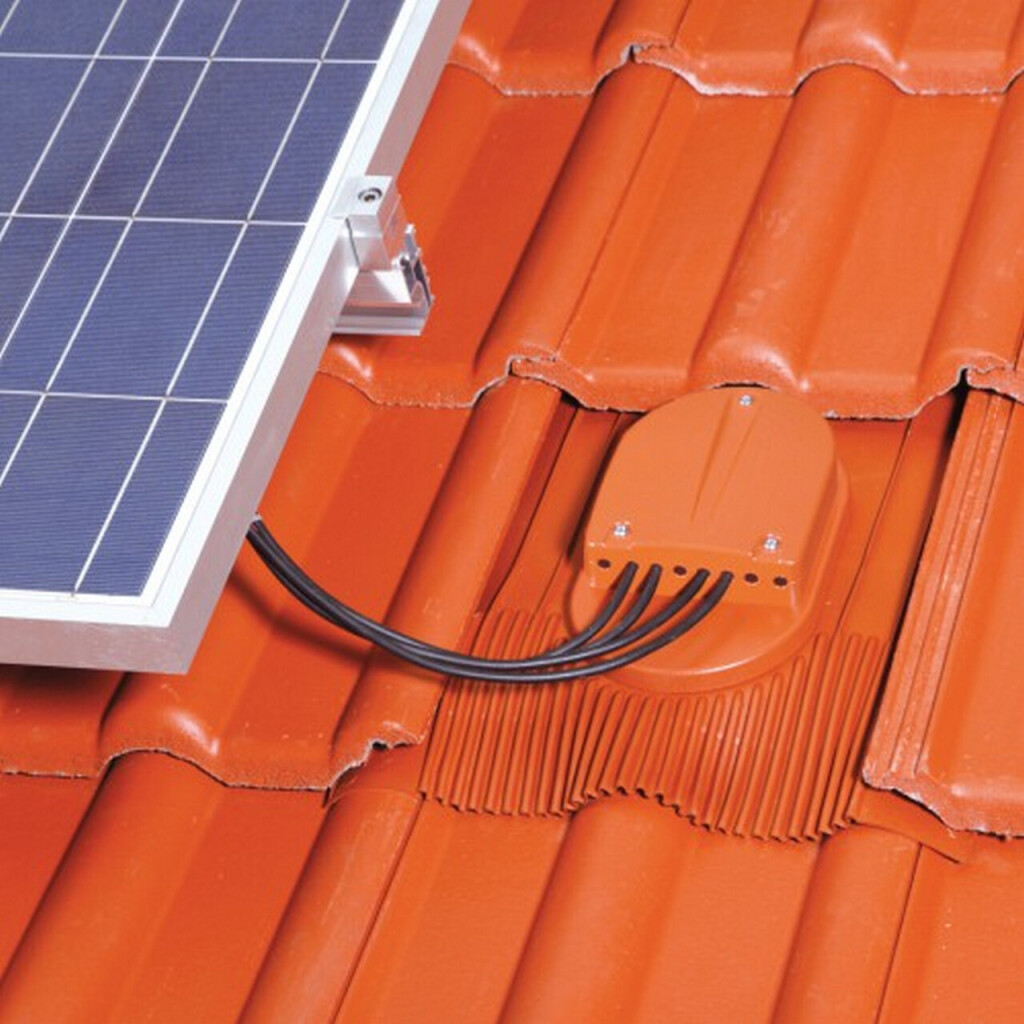

Der Universelle PV-Kabeldurchgang ermöglicht eine regensichere Durchführung von bis zu 8 Kabeln durch die Dacheindeckung.
- Regensichere Durchführung von bis zu 8 Kabeln
- Optimale Abdichtung durch Verschlussleiste mit zusätzlicher Schaumstoffabdichtung
- Mit einer Vielzahl von Kabeltypen verwendbar (z.B. PV-, Antennen-, Lampenkabel)
- Niedrige Aufbauhöhe
Produktbeschreibung
Der universelle Venduct PV-Kabeldurchgang ist die optimale Lösung zur regensicheren Durchführung von bis zu 8 Kabeln durch die Dacheindeckung. Der Durchgang ist mit einer Vielzahl von Kabeltypen verwendbar (z.B. PV-, Antennen-, Lampenkabel). Die vorkonfektionierte Set-Lösung ermöglicht eine schnelle und einfache Verarbeitung auf der Baustelle. Basierend auf der Venduct universellen Grundplatte ist der PV-Kabeldurchgang passend für alle gängigen Dachziegel und Dachsteine.
Anwendung
- Für Leitungs- und Kabeldurchführungen mit Durchmessern von 4 – 8 mm
- In Standardausführung für alle gängigen flach bis mittel profilierten Dachziegel und Dachsteine, Decklänge
- 310 - 350 mm (für Dachneigungen von ca. 16° - 65°)
Technische Daten
| Zertifikate | Brandverhalten (EN 13501-1): E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Mindestdachneigung | 16° |
| Maximale Dachneigung | 65° |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Lagerung | Trocken und kühl aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KE8073-0100 |
| Material | Verbundwerkstoff |
| Material Beschreibung 1 | Schürze: Spezial Weich-PVC / Aufsatz aus ASA mit Dichtband und Blindstopfen |
| Material Beschreibung 2 | Unterseitig mit ASA-Trägergitter, Aluminium-Streckmetall und einer Butyl-Klebeband mit Trennpapier |
| Inhalt Set-Lösungen | Venduct: universelle Grundplatte /Kabel-Adapter / Dichtband / 8 Blindstopfen |
| Farbe | rot |
| Dachtyp | Steildach |
| Kategorie | Solardurchführungs-Sets |
| Produktfamilie | Venduct Solardurchgänge |
| Länge Schürze | 454 mm |
| Breite Schürze | 424 mm |
| Höhe Oberkante Adapter | 55 mm |
| Durchmesser Kabel | 4 - 8 mm |
| Anzahl der Kabel | bis 8 Stück |
| Decklänge | von 310 - 350 mm (größer oder kleiner, Bedachung anpassen) |
| Standard Schürze | für flach bis mittel profilierte Dachziegel und Dachsteine |
| Gewicht | 1,20 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 20 Stück |
| Verpackungsgewicht | 1,60 kg |
