Venduct Duo Solardurchführungs-Set

Artikelnummer:

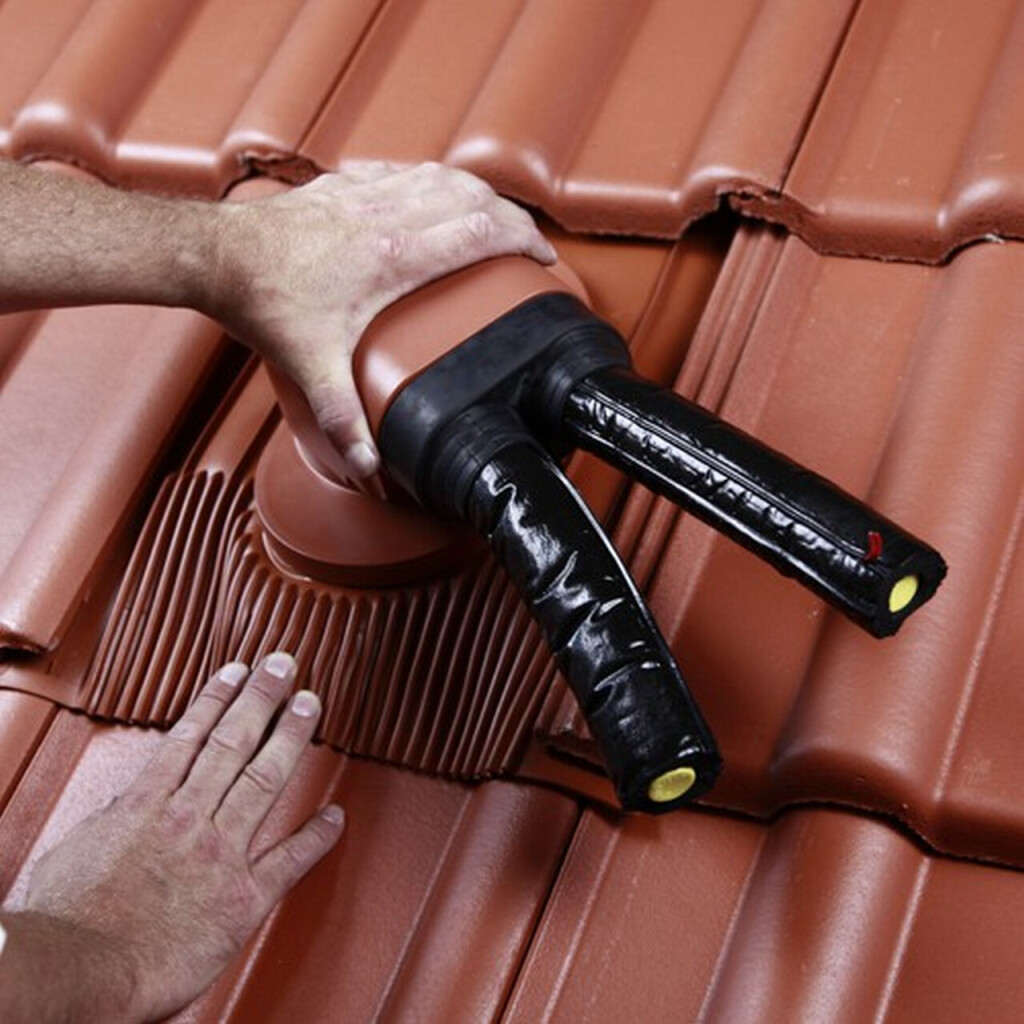

Das Universelle Duo Solar-Durchführungs-Set ermöglicht eine schnelle und einfache Durchführung von Zwillingsleitungen für Photovoltaik- und Solarthermieanlagen.

Optimaler Schutz der Solarleitungen und Kabel vor Schlagregen durch elastische EPDM-Manschette (temperaturbeständig bis 100 °C)
Verlegerichtung der Schläuche frei wählbar durch drehbaren Aufsatz
Zusätzliche Gummidichtung zur Durchführung eines Kabels bis max. Ø 6 mm (z.B. Sensorkabel)
Niedrige Aufbauhöhe

Zum Produktvideo

Produktbeschreibung

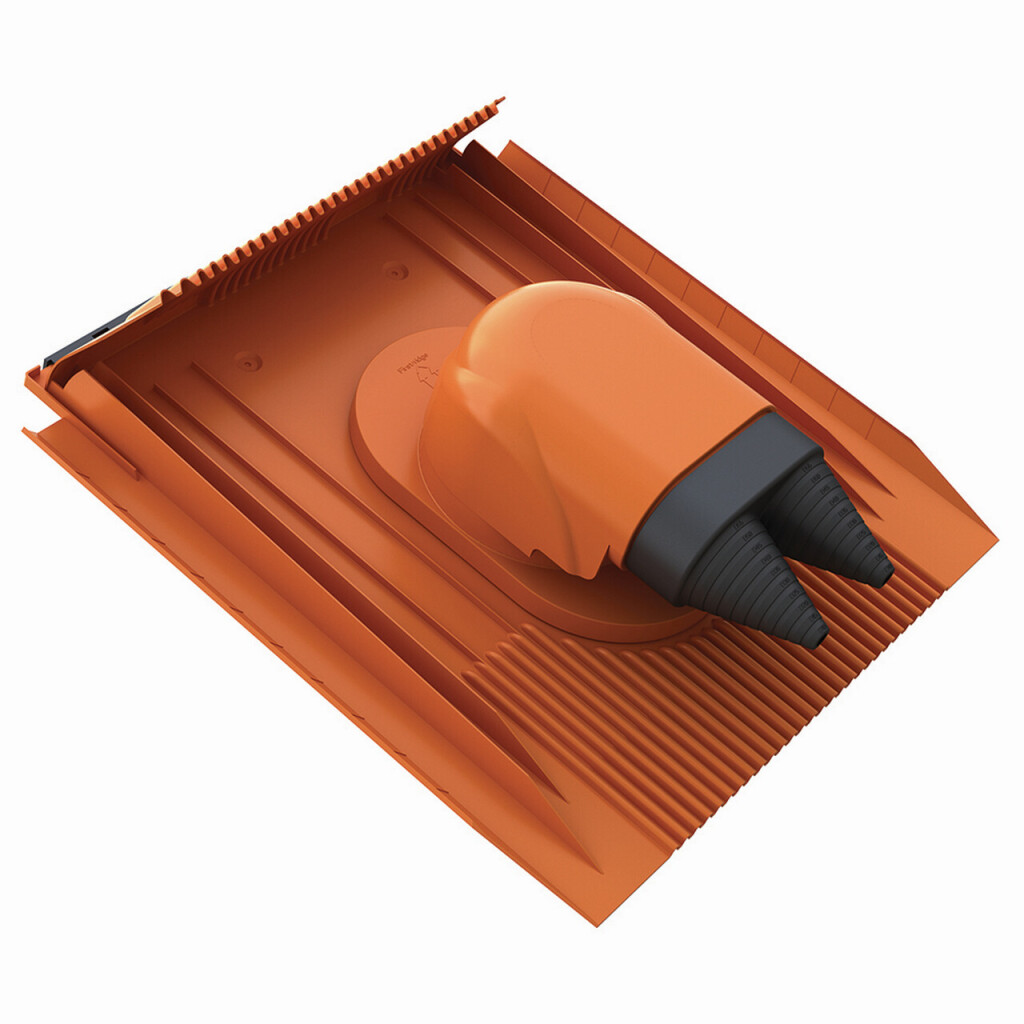

Das universelle Venduct Duo Solardurchführungs-Set ist die optimale Lösung zur regensicheren und winddichten Durchführung von Zwillingsleitungen. Das Gehäuse ist stufenlos seitlich bis zu 75° drehbar, somit ist die Verlegerichtung der Schläuche frei wählbar. Das Venduct Duo Solardurchführungs-Set ist vormontiert und einfach und schnell zu verlegen. Basierend auf der Venduct universellen Grundplatte ist der Duo-Solardurchgang passend für alle gängigen Dachziegel und Dachsteine.

Anwendung

Für nahezu alle gängigen Dachstein- und Dachziegeltypen ab 16° Dachneigung einsetzbar.
Standardausführung für flach bis mittel profilierte Dachziegel und Dachsteine (Decklänge 310 - 350mm).
Anschluss von Zwillingsleitungen mit Durchmesser von10 bis 55 mm.

Verlegehinweis

Die Regel- bzw. Mindestdachneigungen des jeweiligen Bedachungswerkstoffes sind zwingend zu beachten.
Befestigung auf Traglattung mit 2x 4mm Schrauben.
Die Angaben im technischen Datenblatt sowie die Verarbeitungshinweise auf www.kloeber.de sind zu beachten.

Technische Daten

Material	Verbundwerkstoff
Material Beschreibung	Schürze: Spezial Weich-PVC / Aufsatz aus ASA mit EPDM-Manschette, Unterseitig mit ASA-Trägergitter, Aluminium-Streckmetall und einer Butyl-Klebeband mit Trennpapier
Farbe	rot
Mindestdachneigung	16°
Maximale Dachneigung	65°
Temperaturbeständigkeit	-20 °C bis +80 °C
Beständigkeit	verrottungsstabil, witterungs-, frost- und alterungsbeständig
Brandverhalten	E-Klasse (EN 13501-1)
UV-Beständigkeit, DIN EN 1253-1	Bestanden
Verarbeitungstemperatur	+5 °C bis +40 °C
Lagerung	Trocken und kühl aber frostfrei lagern

Eigenschaften

Artikel-Nr	KE8270-3-0100
Lieferumfang	Venduct universelle Grundplatte, drehbarer Aufsatz, EPDM-Manschette, Gummidichtung für Sensorkabel
Dachtyp	Steildach
Kategorie	Solardurchführungs-Sets
Produktfamilie	Venduct Solardurchgänge
Ausführung	Standard Schürze: Für flach bis mittel profilierte Dachziegel und Dachsteine
Länge	454 mm (Schürze)
Breite	424 mm (Schürze)
Höhe	130 mm (Oberkante Adapter)
Durchmesser	10 - 55 mm pro Leitung
Decklänge	von 310 - 350 mm (größer oder kleiner, Bedachung anpassen)
Gewicht	1 kg
