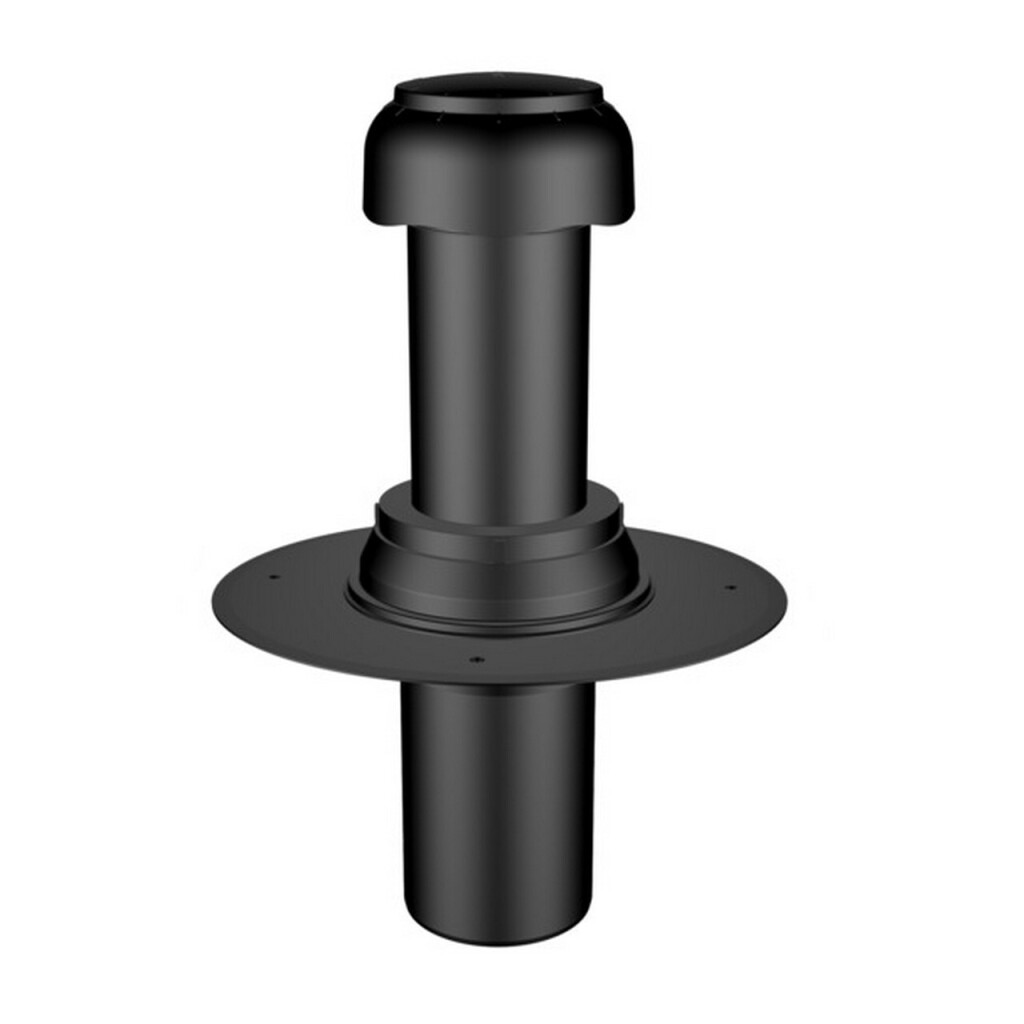

Flavent Pro Lüfteroberteil
Artikelnummer:
Das Lüfteroberteil wird für zweiteilige Ausführungen bei wärmegedämmten Flachdächern eingesetzt.
- Herausragende Lüftungswerte
- Wärmegedämmt zur Kondensatvermeidung
- Regenhaube mit abnehmbarem Deckel
- Aus hochwertigen, UV- und hitzebeständigen Materialien
- Sichere und einfache Montage mit vorgefertigten Original-Manschetten ohne unterseitige Vlieskaschierung
Produktbeschreibung

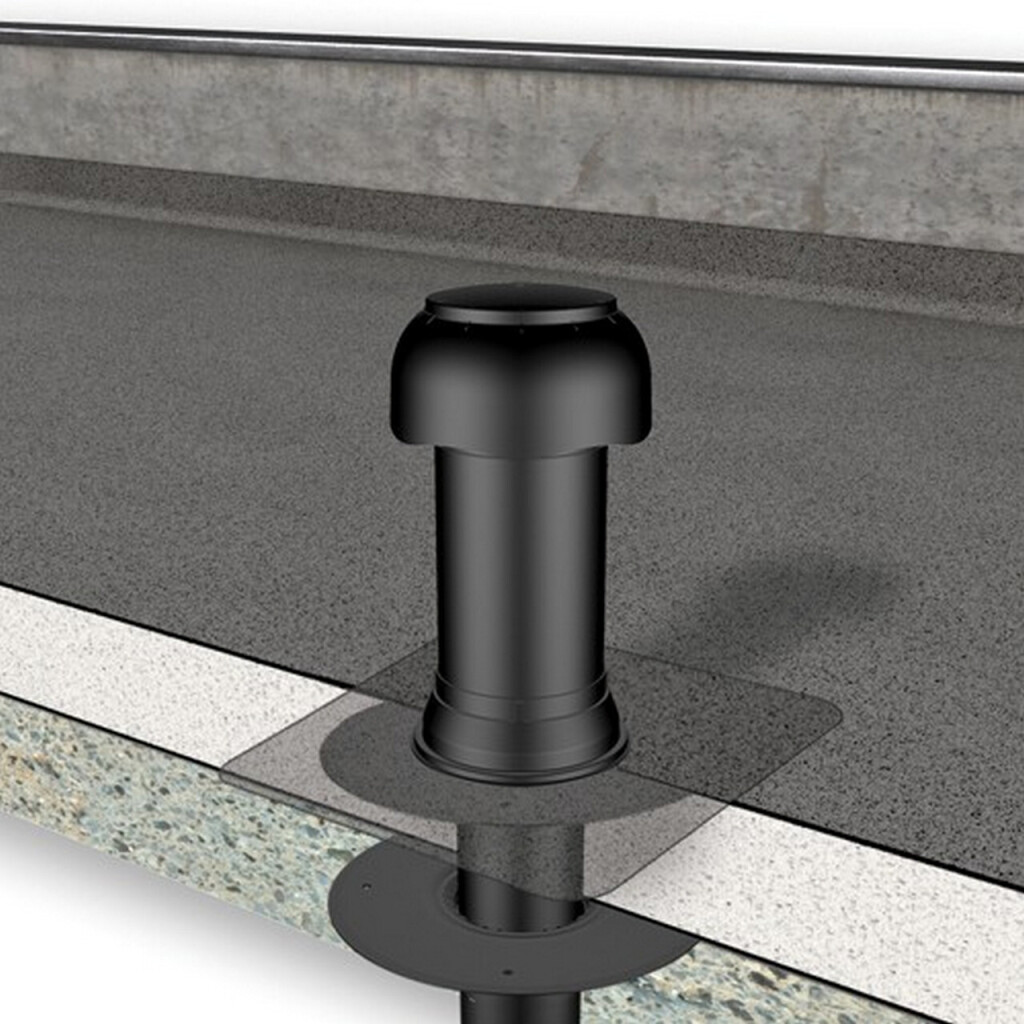

Das Flavent Pro Lüfteroberteil wird in Kombination mit dem einteiligen Flavent Pro Dachablauf als Unterteil für zweiteilige Wohnraum Be- und Entlüfter bei gedämmten Flachdachkonstruktionen eingesetzt. Der gedämmte Flavent Pro Wohnraum Be- und Entlüfter vermeidet Kondensat, ist strömungstechnisch optimiert und besticht durch eine hervorragende Lüftungsleistung. Er eignet sich sowohl zur motorischen Raumentlüftung als auch zur Abwasserrohrbelüftung. Er führt Luft und Feuchtigkeit nach außen ab und sorgt für ein angenehmes Raumklima. Das Lüfteroberteil ist mit einer Regenhaube mit abnehmbarem Deckel zur Erfüllung der Vorgaben gemäß DIN 1986-100 ausgestattet. Das Lüfteroberteil kann standardmäßig für Dämmstoffhöhen von 50 - 340 mm eingesetzt werden, für höhere Dämmstoffstärken steht optional eine Dämmpaket-Verlängerung zur Verfügung. Diese verlängert um ca. 110 mm und ist beliebig mit sich selbst verlängerbar.
Anwendung
- Motorische Raumentlüftung von Küche und Bad nach DIN 18017 oder kontrollierte Wohnraumlüftung
- Abwasserrohrbelüftung nach DIN 1986-100
- Oberteil von zweiteiligen Ausführungen bei wärmegedämmte Flachdachkonstruktionen
Verlegehinweis
- Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
- Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden.
- Bei der Verwendung als Abwasserrohrbelüfter müssen die Wärmedämmeinsätze aus dem Oberrohr entfernt werden und der Schraubdeckel der Regenhaube ist zu demontieren.
- Dachausschnitt Wärmedämmung sollte 17 cm betragen.
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Pro Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| Material | PPO |
| Farbe | schwarz |
| Brandverhalten (EN 13501-1) | E |
| Druckverlust bei Luftstrom 15 l/s | 3,0 Pa |
| Druckverlust bei Luftstrom 30 l/s | 11,8 Pa |
| Druckverlust bei Luftstrom 60 l/s | 46,5 Pa |
| UV-Beständigkeit, DIN EN 1253-1 | bestanden |
| Größe der Kernbohrung ohne Wärmedämmhülse | 190 mm |
| Anschlussmöglichkeit | Bitumen und Kunststoff |
Eigenschaften
| Artikel-Nr | KF7020-710 |
| Dachtyp | Flachdach |
| Kategorie | Lüfteroberteil für zweiteiligen Wohnraum Be- und Entllüfter |
| Produktfamilie | Flavent Pro |
| Breite | 490 mm |
| Länge Unter- und Oberrohr | 274 + 417 mm |
| Durchmesser | 75/ 110 mm |
| Gewicht | 2.212 KG |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 6 Stück |
