Flavent Pro Lüfter / Dachablauf senkrecht Unterteil
Artikelnummer:
Das Produkt ist Teil eines 2-teiligen Systems und kann entweder als senkrechtes Lüfterunterteil zur Be-/Entlüftung oder als Dachablauf zur Entwässerung bei wärmegedämmten Dächern eingesetzt werden.
- Hervorragende Lüftungs- und Ablaufwerte durch strömungsoptimierte Geometrie
- Vermeidung von Kondensatbildung durch integrierte Wärmedämmung
- Hohe Hitze- und Farbbeständigkeit durch hochwertigen Kunststoff
- Sichere Montage durch Universal Schweiß- und Klemmflansch
- Verringerte Lagerhaltung dank modularem Baukastensystem
Produktbeschreibung

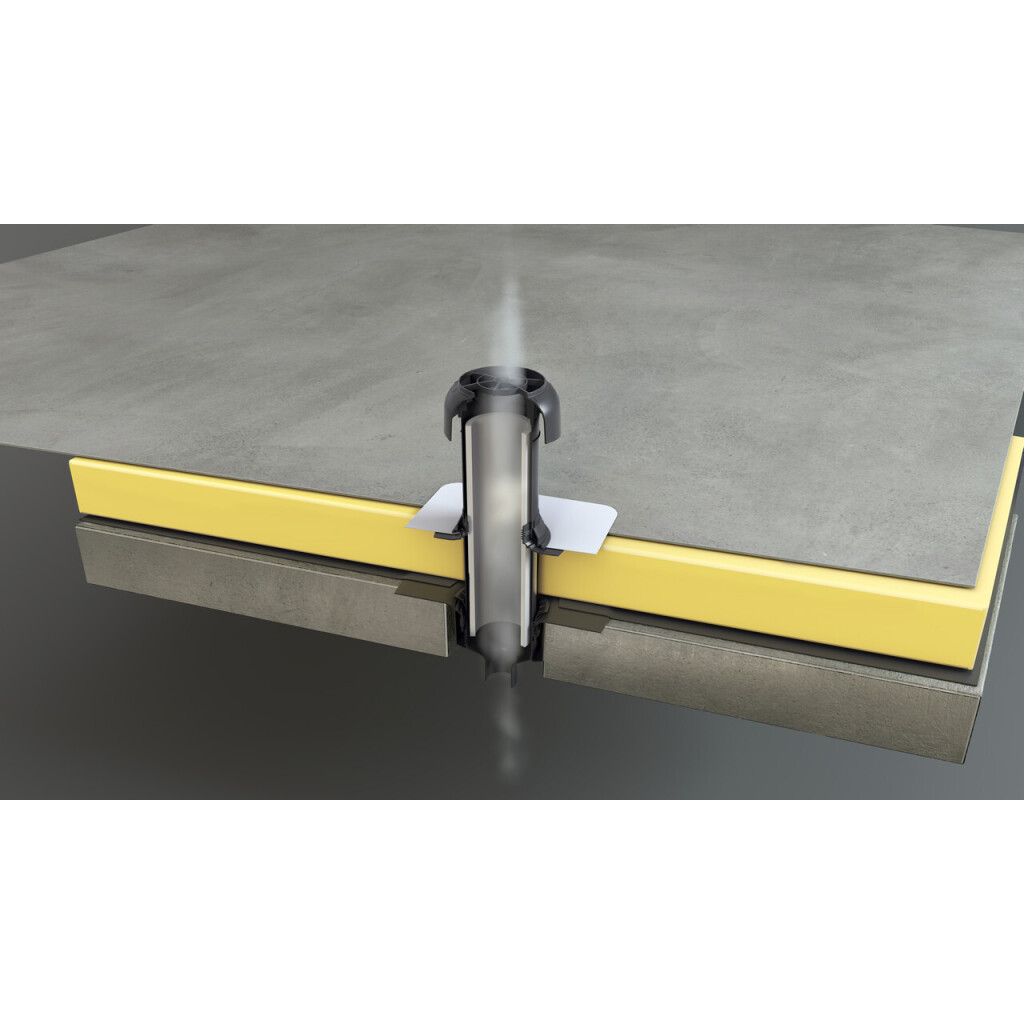

Als Lüfterunterteil wird dieses Produkt in Kombination mit dem Flavent Pro Lüfteroberteil für den zweiteiligen Wohnraum Be- und Entlüfter bei gedämmten Flachdachkonstruktionen zum Anschluss an die Dampfsperre eingesetzt. Der gedämmte Flavent Pro Wohnraum Be- und Entlüfter vermeidet Kondensat, ist strömungstechnisch optimiert und besticht durch eine hervorragende Lüftungsleistung. Er eignet sich sowohl zur motorischen Raumentlüftung als auch zur Abwasserrohrbelüftung. Er führt Luft und Feuchtigkeit nach außen ab und sorgt für ein angenehmes Raumklima.

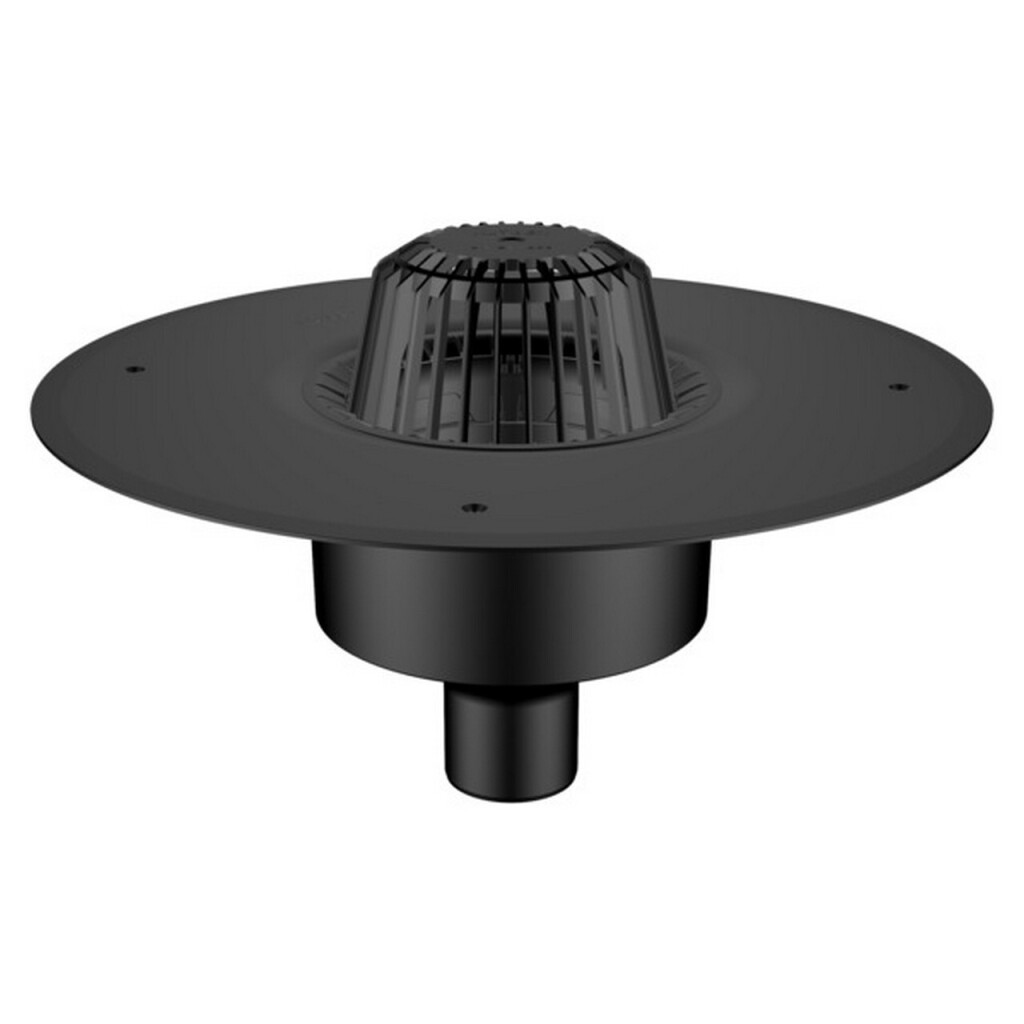

Als Dachablauf wird dieses Produkt zur Entwässerung bei wärmegedämmten Flachdächern eingesetzt. Durch die strömungsoptimierte Geometrie von Flansch und Laubfang liegt die Ablaufleistung der Flavent Pro Dachabläufe deutlich über den normativen Vorgaben der Freispiegelentwässerung gemäß DIN EN 1253. In der Folge werden weniger Dachabläufe zum sicheren Entwässern von Flachdächern benötigt. In Verbindung mit der passgenauen Dämmpaket-Rohrverlängerung sind die Flavent Pro Dachabläufe für alle Dämmstoffdicken einsetzbar und sowohl als einteilige Lösung für Kaltdächer als auch als zweiteilige Lösung mit Aufstockelement für Warmdächer verfügbar.
Anwendung

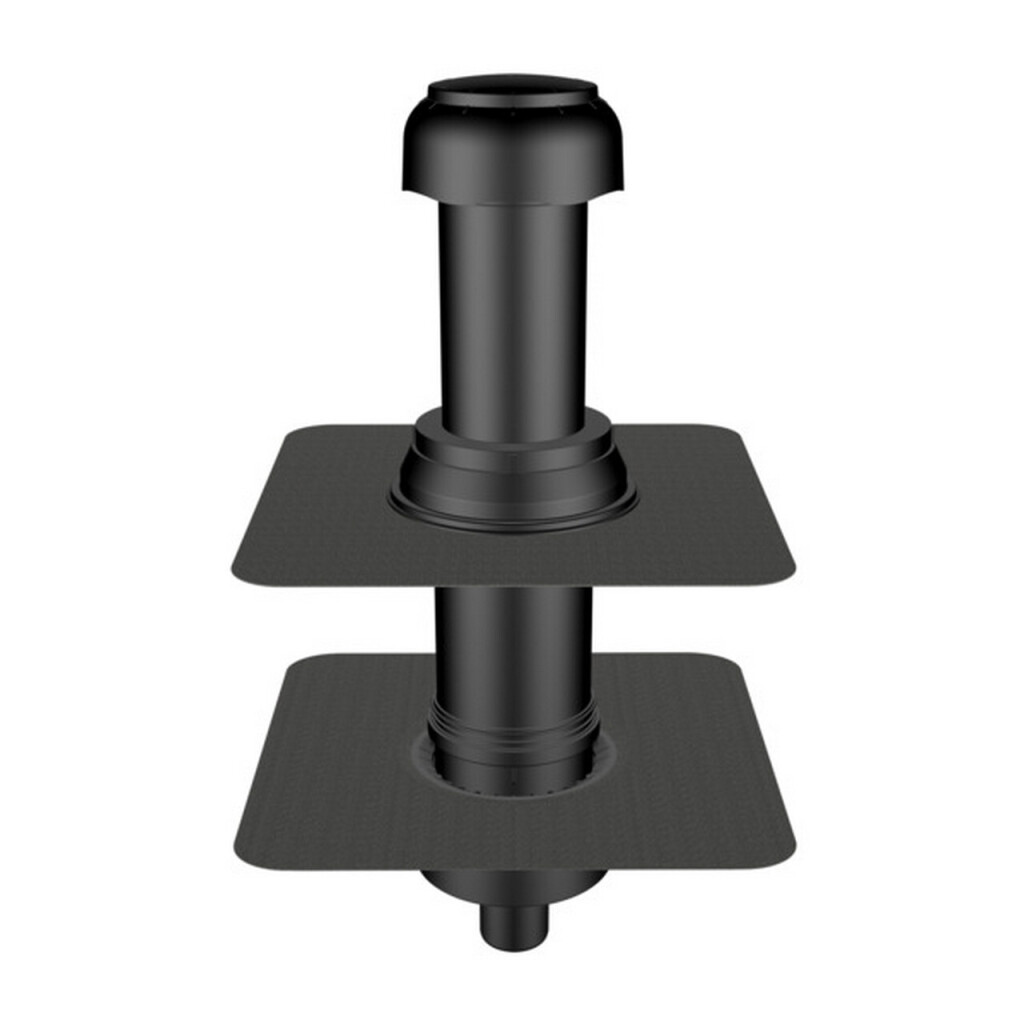

- In Kombination mit dem Lüfteroberteil zur Herstellung eines 2-teiligen Wohnraum Be- und Entlüfters
- In Kombination mit Dämmhülse und Laubfang zur Herstellung eines wärmegedämmten Dachablaufs
- Zum Anschluss an die Dampfsperre bei wärmegedämmten Dächern mit Bitumen oder Kunststoffbahnen
- Durchmesser Kernbohrung muss mindestens 22 cm betragen
Verlegehinweis
- Zum Schutz der Durchdringung ist die Dampfsperre entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen
- Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf
- Bauteilaußendurchmesser für Kernbohrung: 190 mm (ohne Wärmedämmhülse), 220 mm (mit Wärmedämmhülse). Durchmesser Kernbohrung: Empfehlung mind. Bauteilaußendurchmesser + 20 mm.
Technische Daten
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Zertifikate | Brandverhalten (EN 13501-1): E-Klasse |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Anschlussmöglichkeit | Bitumenbahnen oder Kunststoffbahnen (ohne Vlies) |
Eigenschaften
| Artikel-Nr | KF7200-70 |
| Material | PPO / ABS / ASA |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Inhalt Set-Lösungen | Dämmhülse KF 7703 / Laubfang KF 7733-DS schwarz |
| Farbe | schwarz |
| Dachtyp | Flachdach |
| Kategorie | einteiliger Dachablauf senkrecht und Lüfterunterteil |
| Produktfamilie | Flavent Pro |
| Anwendung 1 | Freispiegelentwässerung |
| Anwendung 2 | Lüfterunterteil in Kombination mit dem Flavent Pro Lüfteroberteil 75/110 |
| Länge Unterrohr bis Flansch | 230 mm |
| Durchmesser Flansch | 490 mm |
| Durchmesser Rohr | 75 mm |
| Durchmesser Einlauf | 160 mm |
| Kernbohrung mit Dämmhülse | 220 mm |
| Kernbohrung ohne Dämmhülse | 190 mm |
| Ablaufleistung, DIN EN 1253 | 8,00 l/s bei 35 mm (mit Fallrohr) |
| Ablaufleistung Notüberlauf, DIN EN 1253 | 6,80 l/s bei 35 mm (mit Fallrohr) |
| Gewicht | 1,49 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 8 Stück |
| Gewicht | 1,49 kg |
