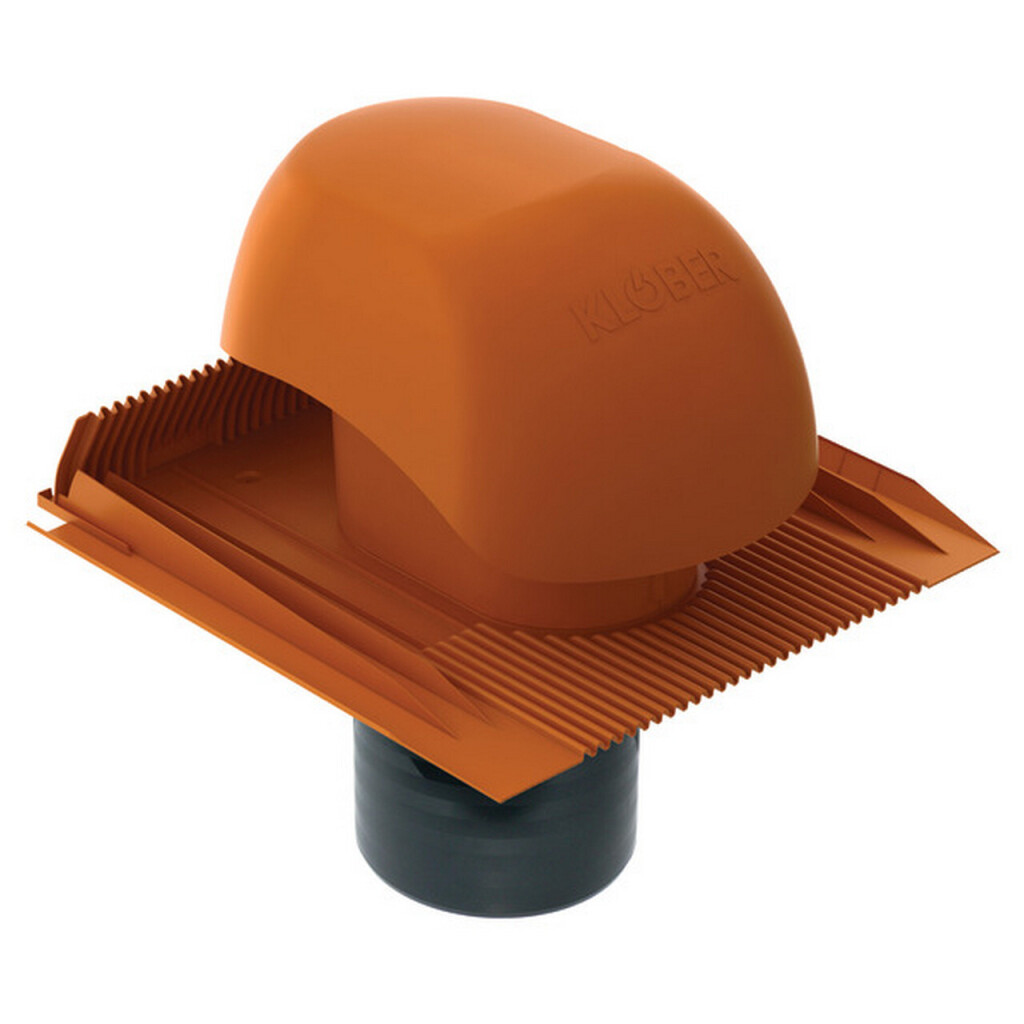

Venduct Universelles Be-/Entlüftungs-Set DN 160
Artikelnummer:
Das universelle Komplett-Set sorgt für eine schnelle und einfache Montage und ist für Dachsteine und Dachziegel geeignet.
- Komplett-Set inkl. universeller Grundplatte, Rohr, Wetterkappe und Dichtring
- Hohe Abluftleistung, daher speziell für motorische Entlüftungssysteme geeignet
- Sichere, integrierte Kondensatabführung
- Geringe Druckverluste durch optimiertes Strömungsverhalten
- Optionaler Wärmedämmeinsatz zur Vermeidung von Kondensatanfall im Rohr
- Ästhetische schlanke Optik bei großem Durchmesser
Produktbeschreibung
Mit den Venduct Lüfter-Sets können Be- und Entlüftungen mit Rohrdurchmesser DN 160 handwerksgerecht und regensicher durch verschiedene Dacheindeckungen geführt werden. Durch die vorkonfektionierte Set-Lösung ist eine schnelle und einfache Montage möglich. Der universelle Dichtring zur regensicheren und winddichten Montage an die Unterdeckbahn ist bereits im Lieferumfang enthalten. Das Lüfter-Set ist auch in wärmegedämmter Ausführung mit Wärmedämmeinsatz erhältlich. Es eignet sich besonders bei hohem Feuchtigkeitsanteil in der Abluft und bei langen Leitungsführungen.
Anwendung
- Für alle gängigen flach bis stark profilierten Dachziegel und Dachsteine für Dachneigungen von ca. 16° - 65°
- Standardausführung für flach bis mittel profilierte Dachziegel und Dachsteine, Lange Schürze für stark profilierte Dachziegel und Dachsteine bis 60mm, Decklänge jeweils 310 - 350 mm
- Zur motorischen Entlüftung (z.B. Küchenentlüftungen oder kontrollierte Wohnraumentlüftungen)
Verlegehinweis
- Die Regel- bzw. Mindestdachneigungen des jeweiligen Bedachungswerkstoffes sind zwingend zu beachten.

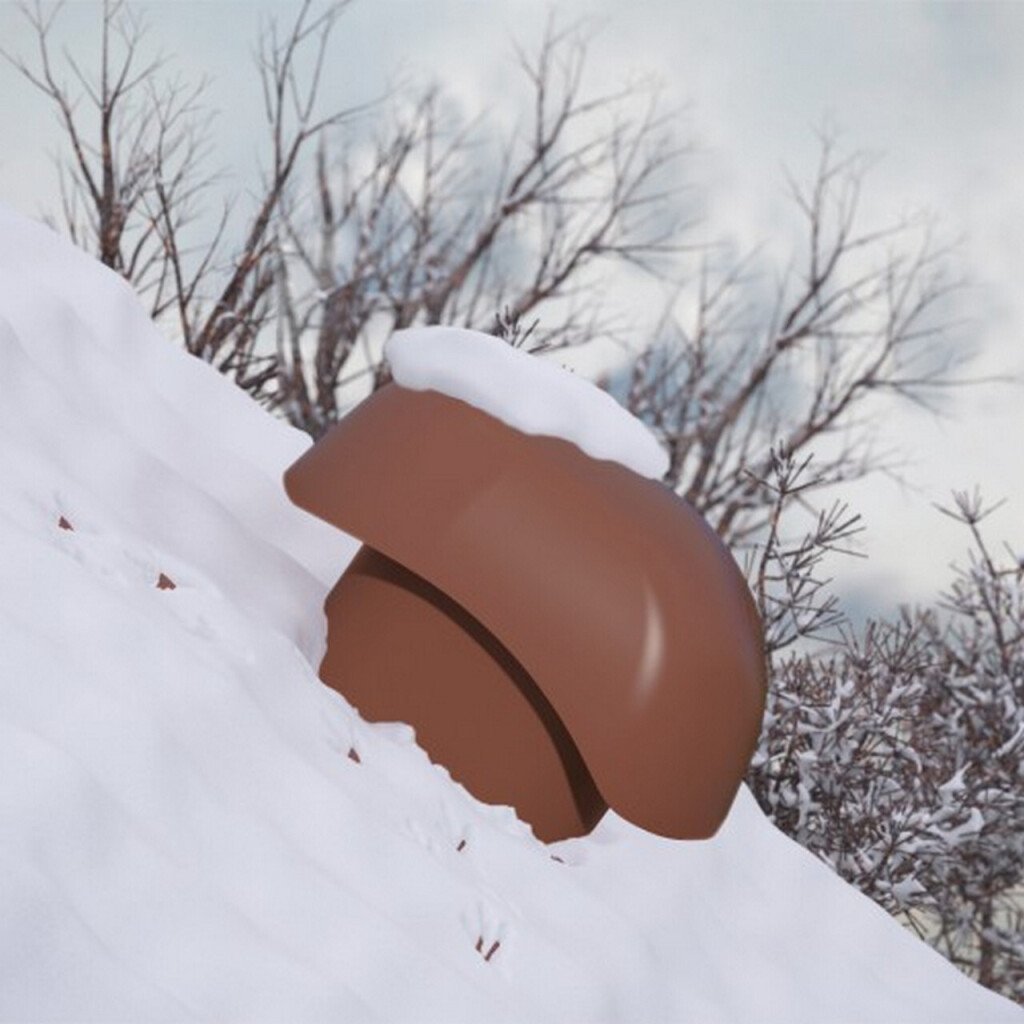

- Im Winter kann es durch Austreten von Kondensat zu Eisbildung kommen.
- Unkontrolliertes Abrutschen kann durch geeignete Sicherungsmaßnahmen (z.B. Schneefangsysteme) vermieden werden.
- Befestigung auf Traglattung mit 2 x 4mm Schrauben.
- Die Angaben im technischen Datenblatt sowie die Verarbeitungshinweise auf kloeber.de sind zu beachten.
Technische Daten
| Material | Verbundwerkstoff |
| Material Beschreibung | Schürze: Spezial Weich-PVC / Dom-Rohr-Haube aus ASA, Unterseitig mit ASA-Trägergitter, Aluminium-Streckmetall und einer Butyl-Klebeband mit Trennpapier |
| Farbe | rot |
| Mindestdachneigung | 16° |
| Maximale Dachneigung | 65° |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Gesamtdruckverlust | 0,62 [Pa] (bei Luftstrom 60 l/s) |
| Lüftungsquerschnitt | 177 cm² |
| Brandverhalten | E-Klasse (EN 13501-1) |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Lagerung | Trocken und kühl aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KE0561-3-0100 |
| Lieferumfang | Venduct universelle Grundplatte, Be- und Entlüfterrohr, Universeller Dichtring |
| Dachtyp | Steildach |
| Kategorie | Set-Lösungen zur Be-/Entlüftung |
| Produktfamilie | Venduct DN 160 |
| Ausführung | Standard Schürze: Für flach bis mittel profilierte Dachziegel und Dachsteine |
| Länge | 454 mm (Schürze) |
| Breite | 424 mm (Schürze) |
| Höhe | 458 mm (Oberkante Haube) |
| Durchmesser | 160 mm |
| Decklänge | von 310 - 350 mm (größer oder kleiner, Bedachung anpassen) |
| Gewicht | 2 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 8 Stück |
| Verpackungsgewicht | 3,50 kg |
