Venduct Universelles Be-/Entlüftungs-Set DN 110-125
Artikelnummer:
Das universelle Komplett-Set sorgt für eine schnelle und einfache Montage und ist für Dachziegel und Dachsteine geeignet.

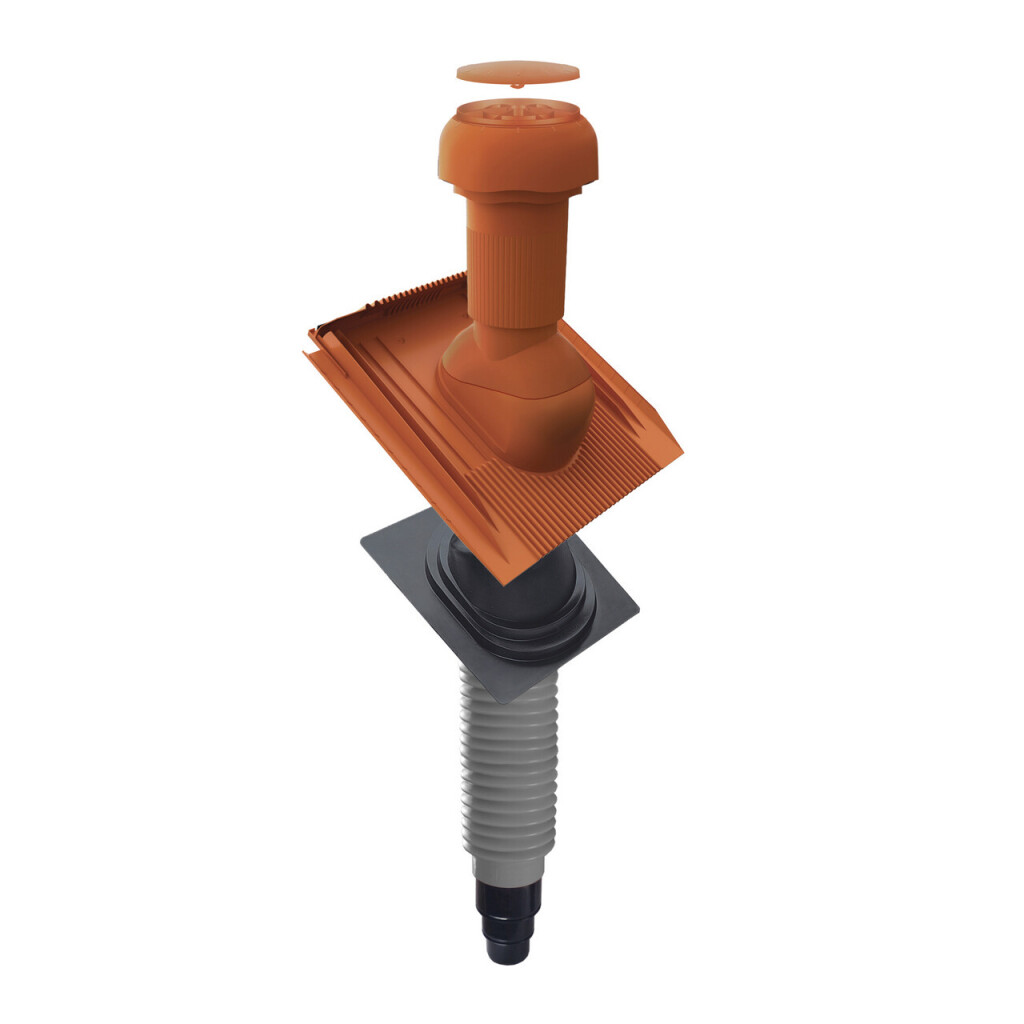

- Aerodynamisch optimiertes Komplett-Set inkl. universeller Grundplatte, Be- und Entlüfterrohr, Flexschlauch und Dunstrohrmanschette
- Effektive Abluftleistung
- Sichere Kondensatabführung mittels Kondensatrinne
- Sicherer Schutz vor Regen und Schnee
- Einfache und schnelle Montage
Produktbeschreibung

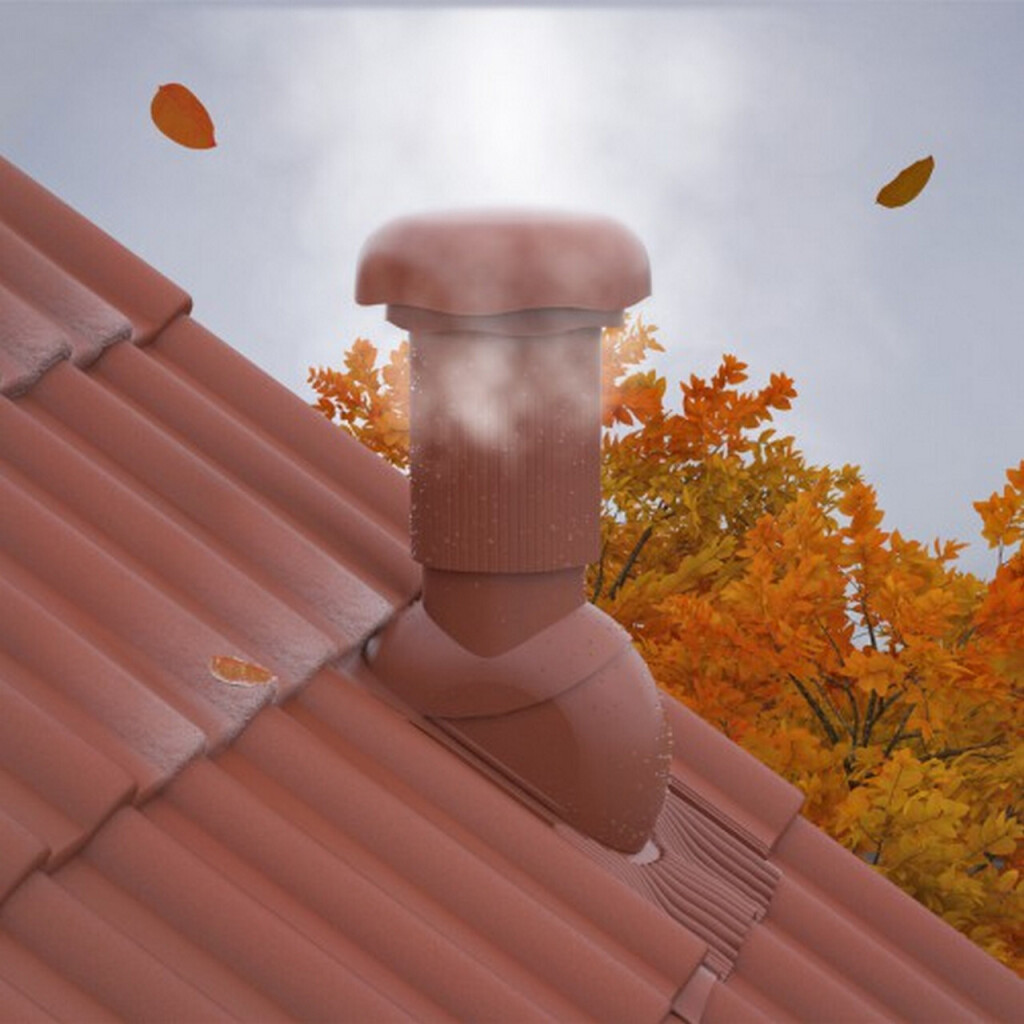

Das universelle Set ermöglicht eine effektive Be-/Entlüftung von Räumen oder Abwasserrohrleitungen. Die aerodynamisch optimierte Entlüftung durch Rohrgeometrie, Luftleitring und Regenhaube reduziert Verwirbelungen auf ein Minimum und stellt eine effektive Abluftleistung insbesondere bei ventilatorunterstützter Abluft sicher. Anfallendes Kondensat wird mittels einer Kondensatrinne sicher auf die Außenseite oberhalb der Dacheindeckung abgeführt. Das Set enthält jeweils eine universelle Grundplatte, ein Be- und Entlüfterrohr, einen Flex-Anschlussschlauch in der jeweiligen Nennweite und eine Dunstrohrmanschette zur Herstellung einer regensicheren und winddichten Dachdurchgangslösung.
Anwendung
- Zur motorischen Entlüftung in Küche und Bad sowie zur Abwasserrohrbelüftung
- Universelle Grundplatte für nahezu alle gängigen flach bis mittelprofilierten Dachstein- und Dachziegeltypen einsetzbar
- Decklänge 310 - 350 mm
- Für Dachneigungen von ca. 20° - 50° (Variante DN 110),
- für Dachneigungen 16° - 45° (Variante DN 125)
Technische Daten
| Zertifikate | Brandverhalten (EN 13501-1): E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Mindestdachneigung | 20° |
| Maximale Dachneigung | 50° |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Lagerung | Trocken und kühl aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KE0551-3-0100 |
| Material | Verbundwerkstoff |
| Material Beschreibung 1 | Schürze: Spezial Weich-PVC / Dom-Rohr-Haube aus ASA |
| Material Beschreibung 2 | Unterseitig mit ASA-Trägergitter, Aluminium-Streckmetall und einer Butyl-Klebeband mit Trennpapier |
| Inhalt Set-Lösungen DN 110 | Venduct: universelle Grundplatte / Be-/Entlüfterrohr lang / Flex-Anschlussschlauch / Dunstrohrmanschette |
| Farbe | rot |
| Dachtyp | Steildach |
| Kategorie | Set-Lösungen zur Be-/Entlüftung |
| Produktfamilie | Venduct DN 125/DN 110 |
| Anwendung 1 | Motorische Raumentlüftung (Küche und Bad nach DIN 18017) |
| Anwendung 2 | Abwasserrohrbelüftung, gemäß DIN 1986-100 |
| Regenhaube mit Deckel | Deckel abnehmbar, gemäß DIN 1986-100 |
| Kondensatrinne | anfallendes Kondensat wird auf die Dacheindeckung abgeführt |
| Länge Schürze | 454 mm |
| Breite Schürze | 424 mm |
| Höhe Oberkante Haube | 415 mm |
| Gesamtdruckverlust bei Luftstrom 60 l/s | 48,07 [Pa] |
| Lüftungsquerschnitt | 78,50 cm² |
| Decklänge | von 310 - 350 mm (größer oder kleiner, Bedachung anpassen) |
| Standard Schürze | für flach bis mittel profilierte Dachziegel und Dachsteine |
| Gewicht | 3,30 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 15 Stück |
| Verpackungsgewicht | 3,30 kg |
