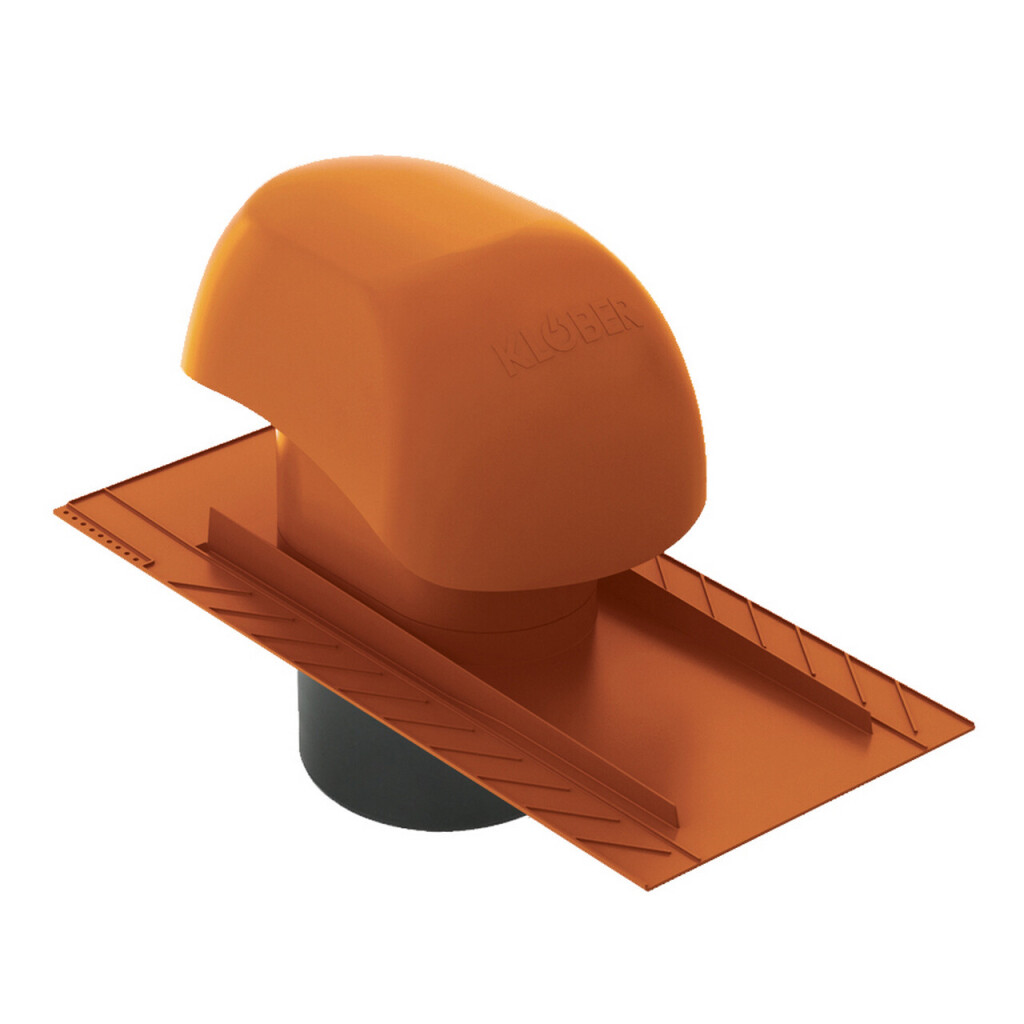

Venduct Be-/Entlüftungs-Set DN 160 für Schiefer / Biber
Artikelnummer:
Das universelle Komplett-Set sorgt für eine schnelle und einfache Montage und fügt sich bei ebenen Bedachungsmaterialien harmonisch in das Dach ein.
- Komplett-Set inkl. ebener Grundplatte, Rohr, Wetterkappe und Dichtring
- Hohe Abluftleistung, daher speziell für motorische Entlüftungssysteme geeignet
- Sichere, integrierte Kondensatabführung
- Geringe Druckverluste durch optimiertes Strömungsverhalten
- Optionaler Wärmedämmeinsatz zur Vermeidung von Kondensatanfall im Rohr
- Ästhetische schlanke Optik bei großem Durchmesser
Produktbeschreibung
Mit dem Venduct Lüfter-Set können Be- und Entlüftungen mit Rohrdurchmesser DN 160 handwerksgerecht und regensicher durch ebene Bedachungsmaterialien wie z.B. Schiefer-/Bibereindeckungen, Dachschindeln oder Faserzementplatten geführt werden. Durch die vorkonfektionierte Set-Lösung ist eine schnelle und einfache Montage möglich. Ein Dichtring zur regensicheren und winddichten Montage an die Unterdeckbahn ist beigelegt. Optional ist das Lüfter-Set auch als wärmegedämmte Ausführung erhältlich. Es eignet sich besonders bei hohem Feuchtigkeitsanteil und bei langen Leitungsführungen.
Anwendung
- Für ebene Bedachungsmaterialien mit ebener Grundplatte wie z. B.Biber, Schiefer, Faserzement-Platten oder Bitumendachschindeln
- Für Dachneigungen von ca. 22° bis 60°
- Zur motorischen Entlüftung (z.B. Küchenentlüftungen oder kontrollierte Wohnraumentlüftungen)
Verlegehinweis
- Die Regel- bzw. Mindestdachneigungen des jeweiligen Bedachungswerkstoffes sind zwingend zu beachten.

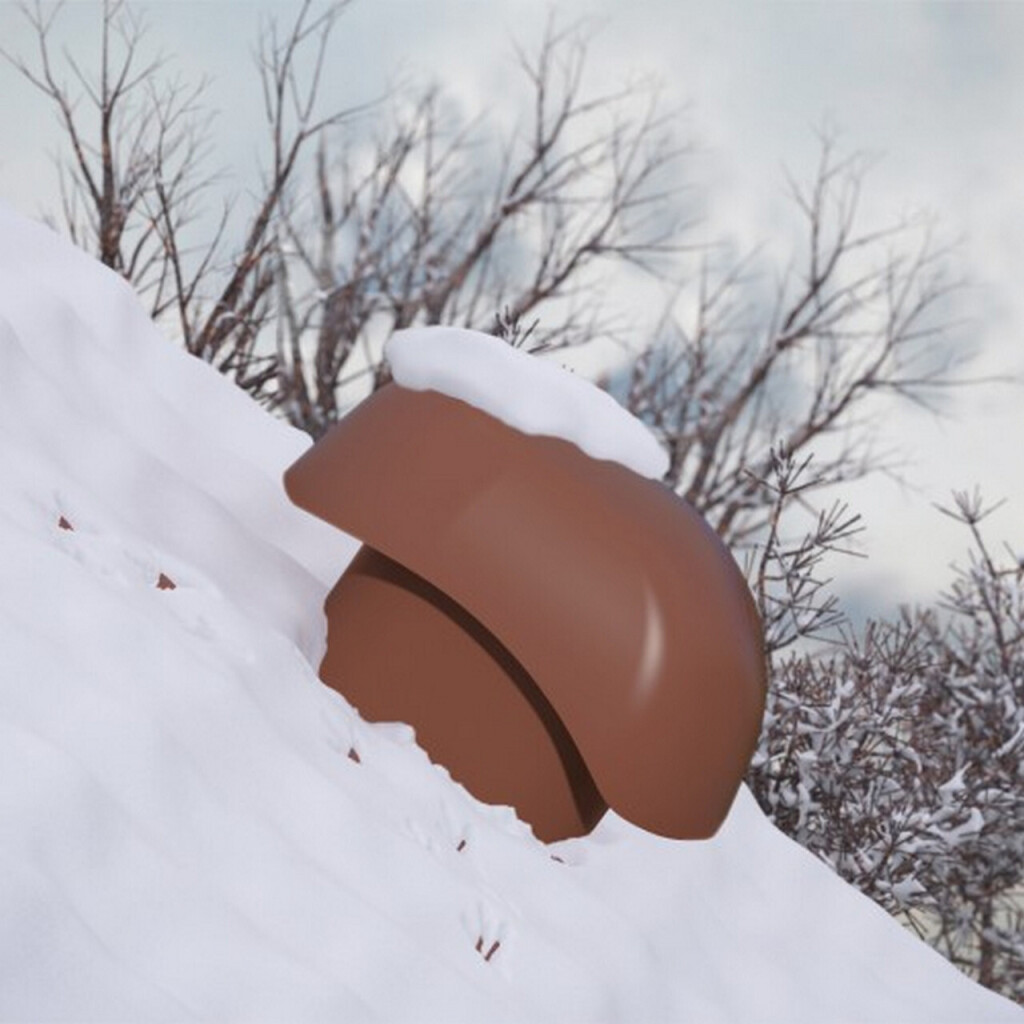

- Im Winter kann es durch Austreten von Kondensat zu Eisbildung kommen.
- Unkontrolliertes Abrutschen kann durch geeignete Sicherungsmaßnahmen (z.B. Schneefangsysteme) vermieden werden.
- Befestigung auf Traglattung mit 2 x 4mm Schrauben.
- Die Angaben im technischen Datenblatt sowie die Verarbeitungshinweise auf www.kloeber.de sind zu beachten.
Technische Daten
| Material | ASA |
| Material Beschreibung | Versprödungsfreies, UV-unempfindliches ASA |
| Farbe | rot |
| Mindestdachneigung | 22° |
| Maximale Dachneigung | 60° |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Gesamtdruckverlust | 7,69 [Pa] (bei Luftstrom 60 l/s) |
| Lüftungsquerschnitt | 177 cm² |
| Brandverhalten | E-Klasse (EN 13501-1) |
Eigenschaften
| Artikel-Nr | KE0563-3-0100 |
| Lieferumfang | Grundplatte, Rohr, Wetterkappe, Universeller Dichtring |
| Dachtyp | Steildach |
| Kategorie | Set-Lösungen zur Be-/Entlüftung |
| Produktfamilie | Venduct DN 160 |
| Ausführung | Reckteck, seitliche Auflagerbreite je 6 cm bis zur Aufkantung |
| Länge | Flansch: 600 mm |
| Breite | Flansch: 420 mm |
| Höhe | 230 mm (Oberrohr) |
| Durchmesser | 160 mm |
| Gewicht | 2 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 8 Stück |
| Verpackungsgewicht | 3,50 kg |
