Flavent Rohrbogen-Set
Artikelnummer:
Das Rohrbogen-Set dient zur Umrüstung von Flavent Lüfterelementen ungedämmt zu einem Dachdurchführungs-Set.
- Modular einsetzbar in Kombination mit allen Flavent Lüfterelementen ungedämmt
- Kabel / Leitungen müssen dank der 45° Rohrbögen nicht so stark geknickt werden
- Ergänzende EPDM Stufenmanschette zur Abdichtung der Leitungsdurchführung erhältlich
- Einfaches Umrüsten im Sanierungsfall
Produktbeschreibung

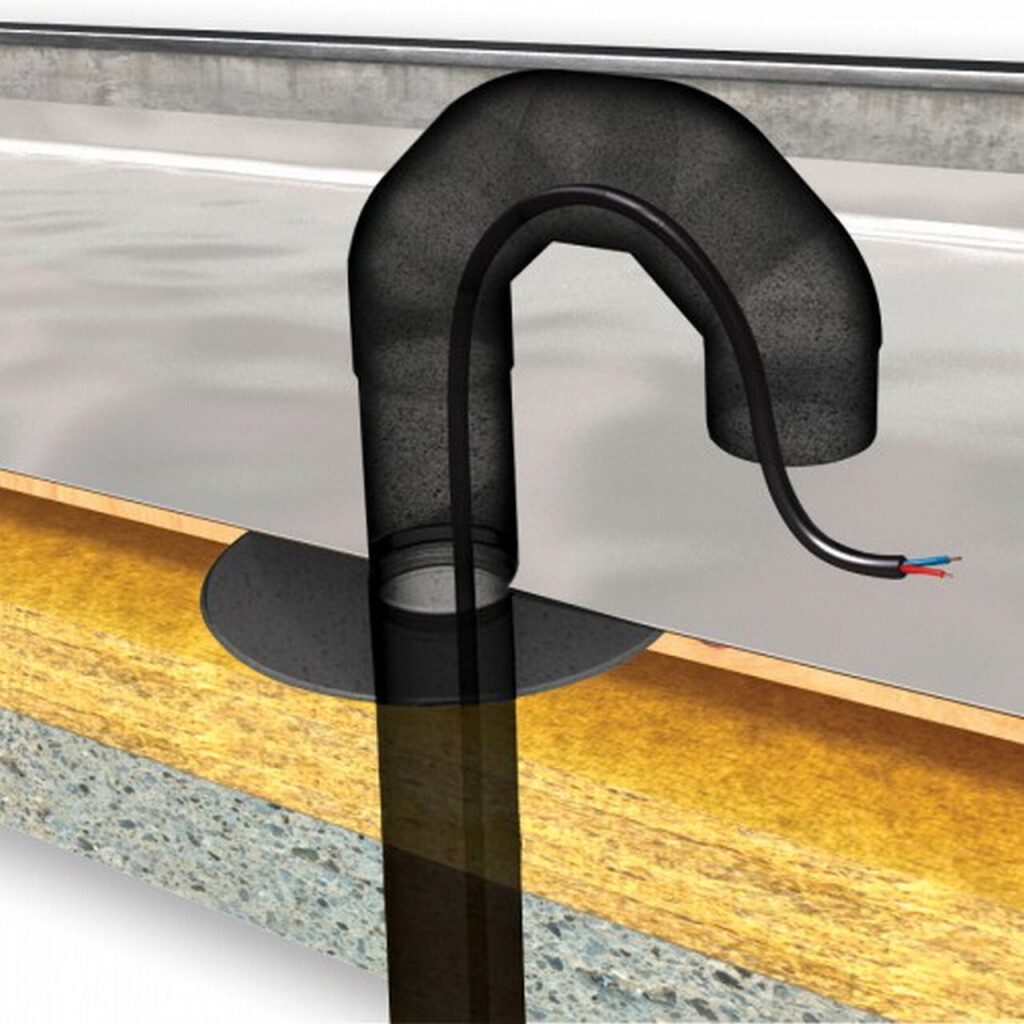

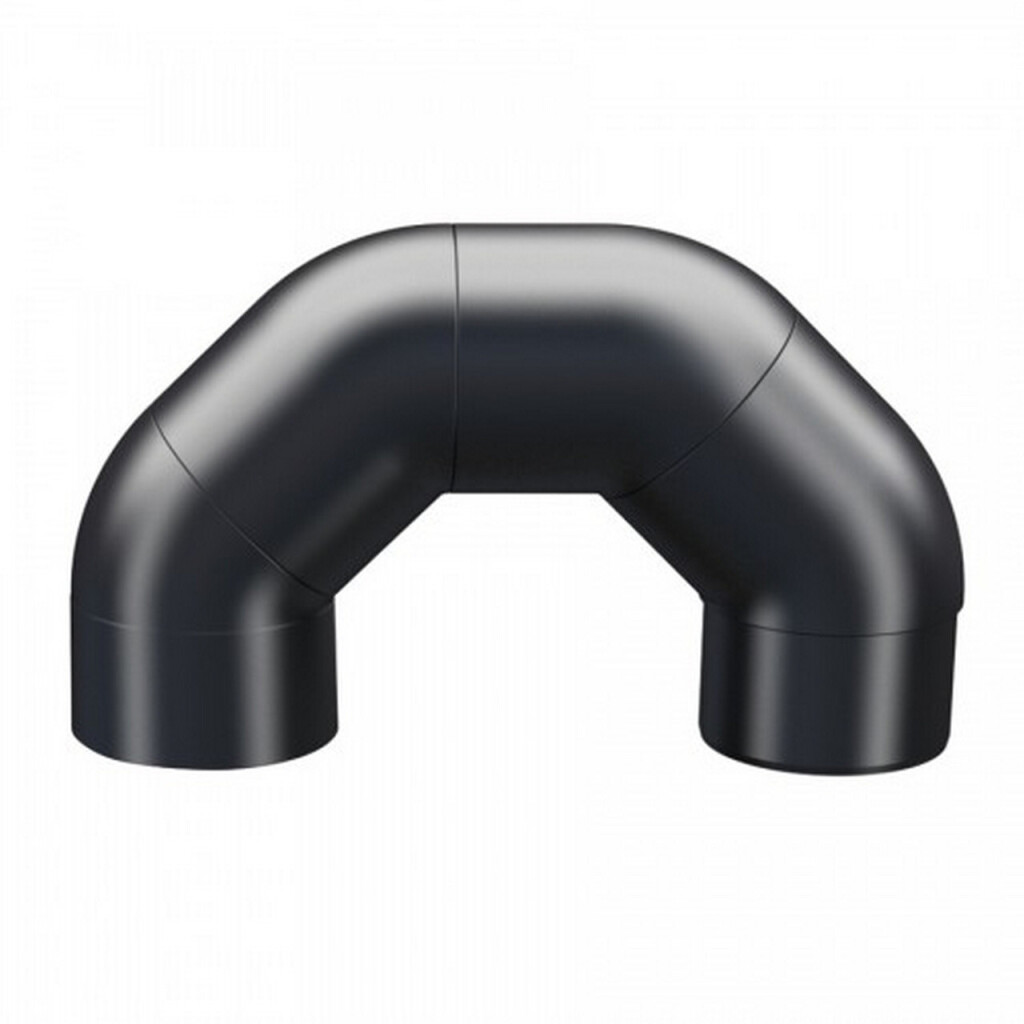

Mit dem Flavent Rohrbogen-Set sind Dachdurchführungen (z.B. Durchführung von Energieleitungen) einfach zu installieren. Das Rohrbogen-Set kann individuell mit den ungedämmten Flavent Lüfterelementen kombiniert werden. Einfach die Regenhaube abnehmen oder abtrennen und durch das Rohrbogen-Set ersetzen. Ein Set besteht aus vier einzelnen 45° Rohrbögen, die Bögen sind mit Tangit Verbundklebstoff Kleber zu verkleben. Ergänzende EPDM Stufenmanschetten, passend zu den Oberrohr-Nennweiten der Lüfterelemente, gewährleisten eine Abdichtung der Leitungsdurchführung.
Anwendung

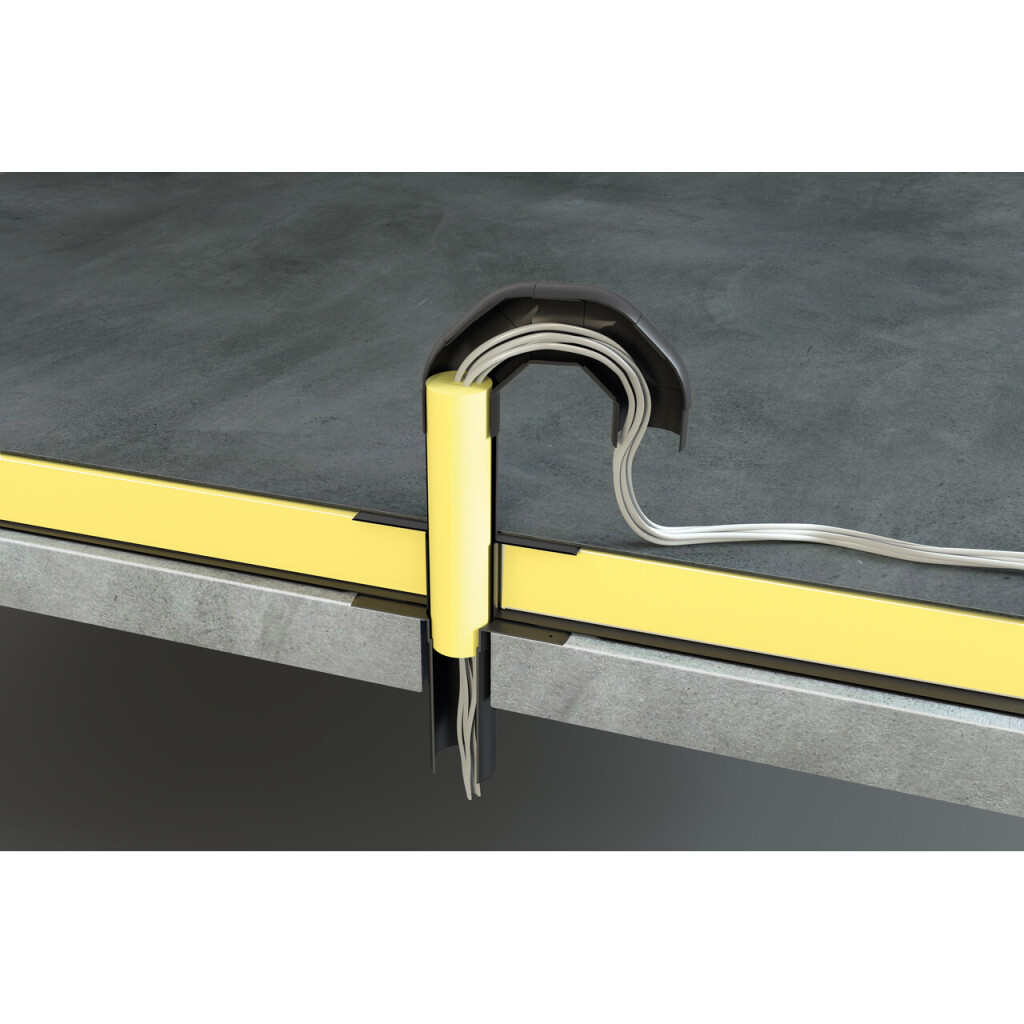

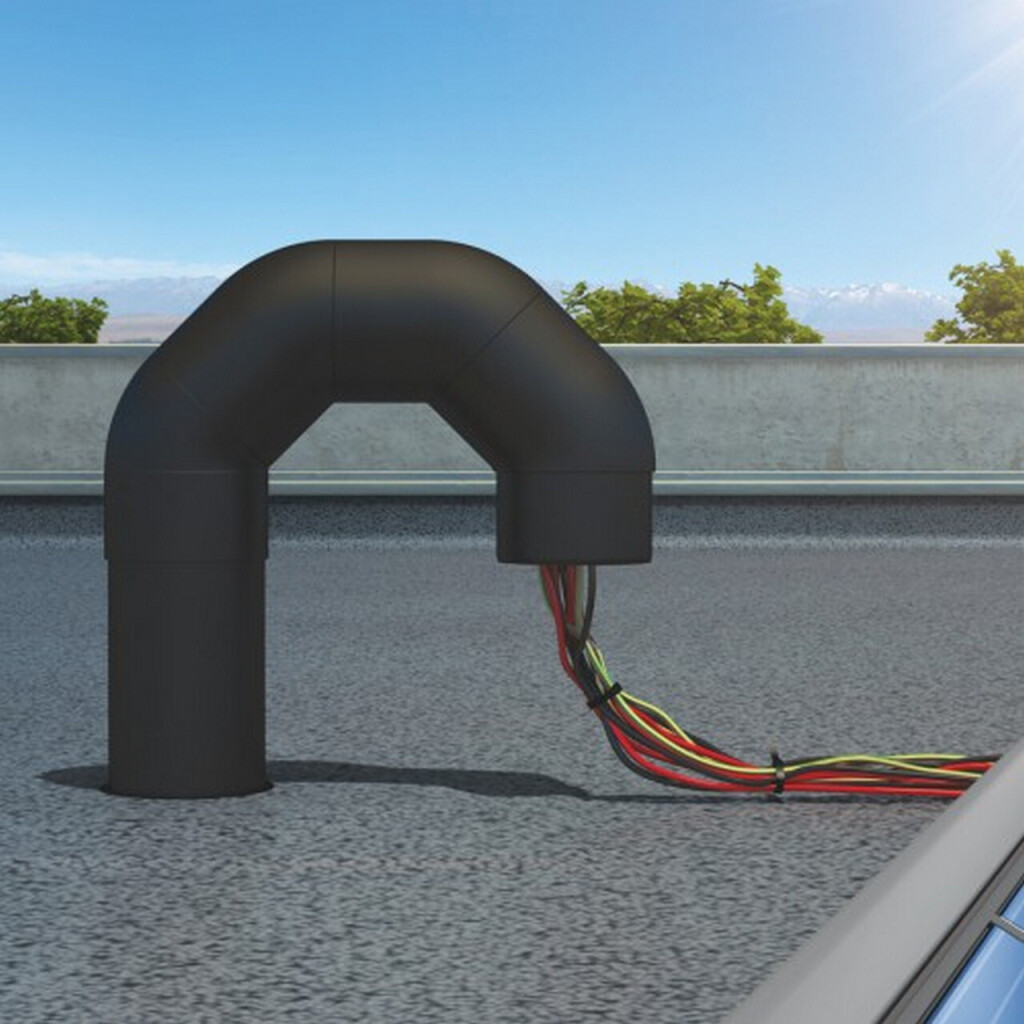

- Zur Durchführung von Energieleitungen, wie z.B. Antennenkabeln, Anschlüssen für Photovoltaik-, Solarthermie- und Klimaanlagen

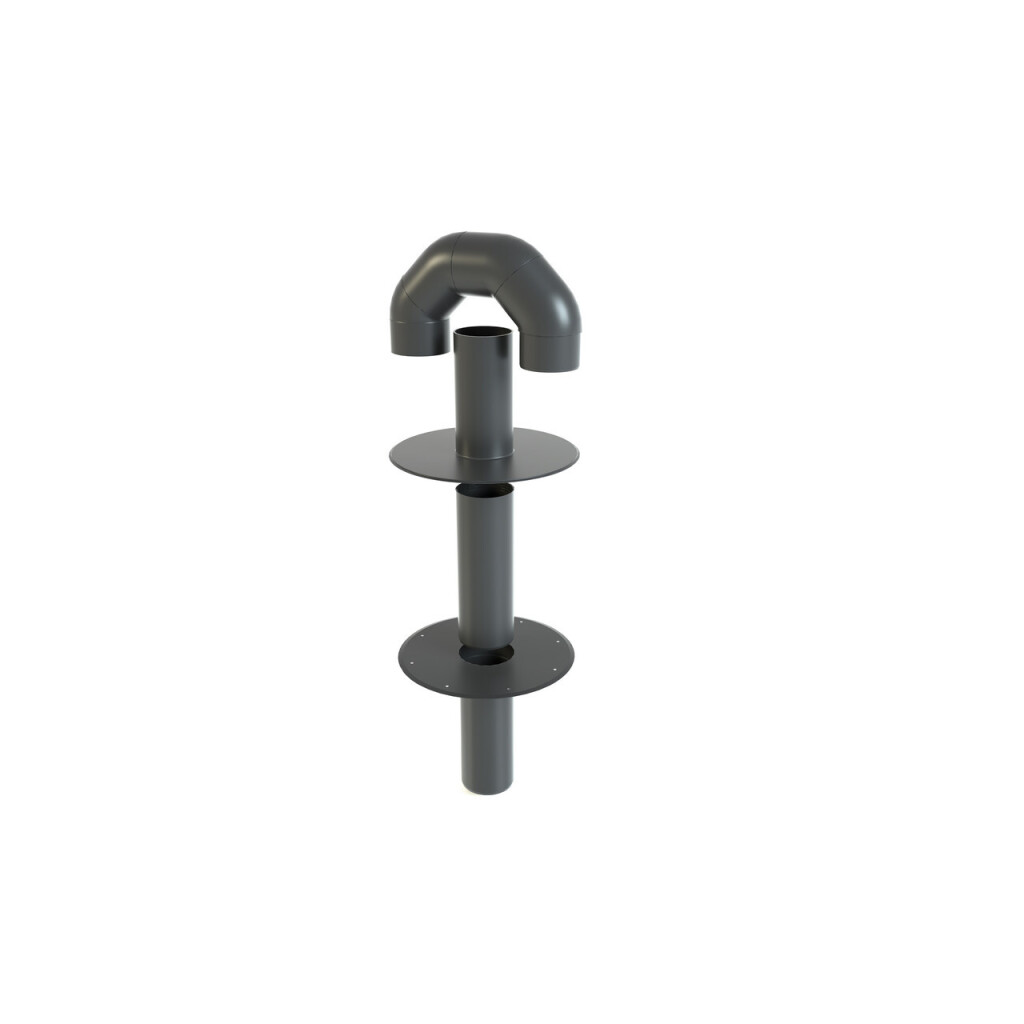

- Umrüstung von allen Flavent Lüftern zur Dachdachdurchführung
Verlegehinweis
- Die Regenkappe der Lüfterelemente ist zu demontieren (abnehmen oder abtrennen) und wird durch das Rohrbogen-Set ersetzt.
- Die einzelnen Bögen werden bei der Montage mit Tangit PVC-Verbundklebstoff verklebt.
- Zur Vermeidung von Kondensat ist das Lüfteroberrohr mit Mineralwolle -Dämmung auszustopfen.
- Zur Abdichtung der Leitungsdurchführung bzw. als Endkappe empfiehlt sich der Einsatz der EPDM Stufenmanschette in der jeweiligen Nennweite.
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
Eigenschaften
| Artikel-Nr | KF6919 |
| Material | Hart-PVC-U |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Farbe | schwarz |
| Dachtyp | Flachdach |
| Kategorie | Ergänzungsartikel |
| Produktfamilie | Flavent |
| Lieferumfang | 4 Bögen je 45°, Steckverbindung, im Folienbeutel |
| Durchmesser | 75 mm (Bogen) |
| Gewicht | 0,35 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 75 Stück |
| Verpackungsgewicht | 0,35 kg |
