Flavent Wohnraum Be-/Entlüfter

Artikelnummer:

Der Wohnraum Be-/Entlüfter ist als einteiliger Lüfter für Kaltdächer oder als Oberteil für zweiteiligen Lüfter für Warmdächer geeignet.

Optimale Lüftungseigenschaften
Schlanke Geometrie reduziert Kernbohrdurchmesser
Oberrohre flexibel verlängerbar für Gründachaufbauten oder Umkehrdächer
Modular einsetzbar
Einsetzbar für alle Dämmstoffdicken in Verbindung mit den passgenauen Dämmpaket-Rohrverlängerungen

Produktbeschreibung

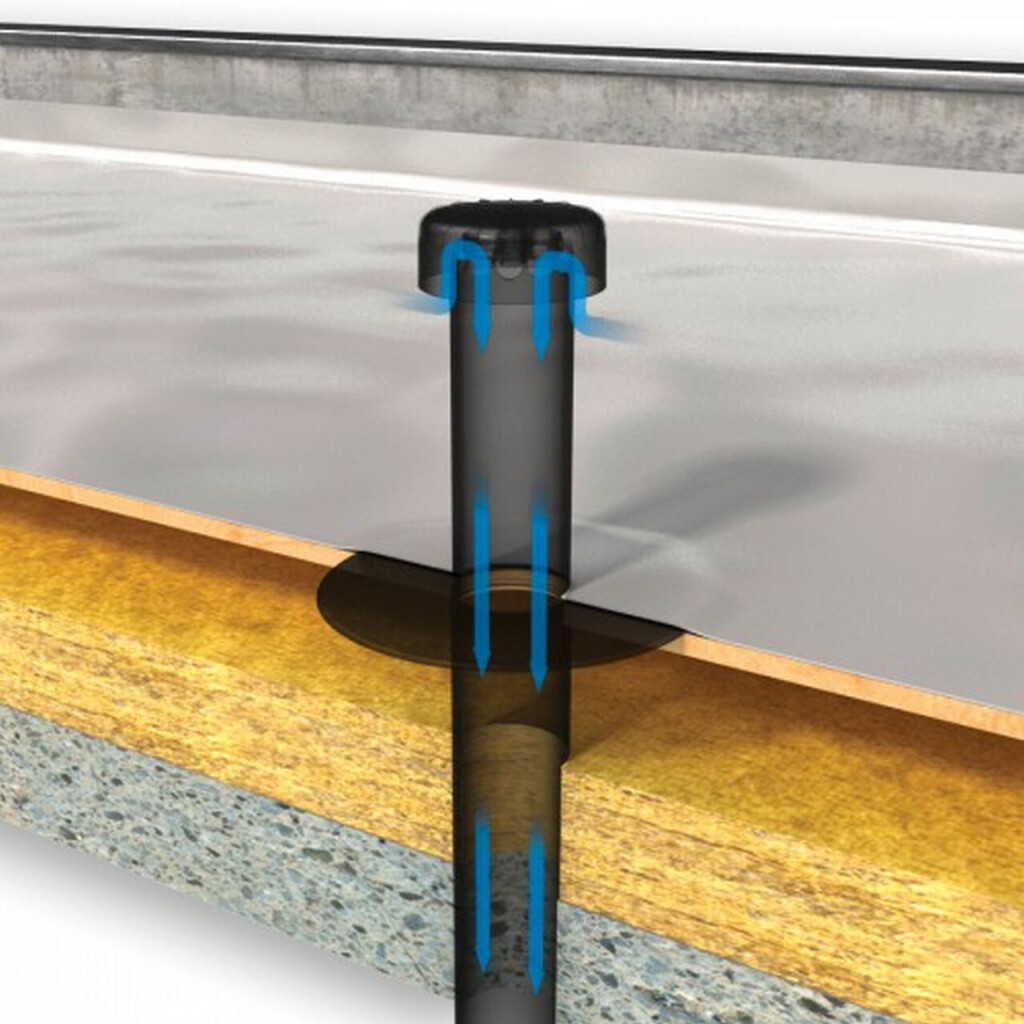

Die bewährten Flavent Wohnraum Be-/Entlüfter ungedämmt sind die wirtschaftliche Lösung zur Flachdach Be-/Entlüftung. Die Flavent Wohnraum Be-/Entlüfter eignen sich zur motorischen Entlüftung in Küche und Bad nach DIN 18017 als auch zur Abwasserrohrbelüftung nach DIN 1986-100. Als einteilige Ausführung für belüftete Dachkonstruktionen oder zweiteilig in Kombination mit dem senkrechten Flavent Dachablauf ungedämmt als Lüfterunterteil. Die Lüfter sind wahlweise mit Hart-PVC Flansch, Bitumenmanschette oder Klemmflansch (zum Einsatz in Verbindung mit Kunststoffdichtungsbahnen) in verschiedenen Durchmessern erhältlich und eignen sich optimal in Verbindung mit Bitumen- oder PVC-Dachbahnen. Mit dem Flavent Rohrbogen-Set lassen sich die Lüfter zu Kabeldurchführungen umrüsten.

Anwendung

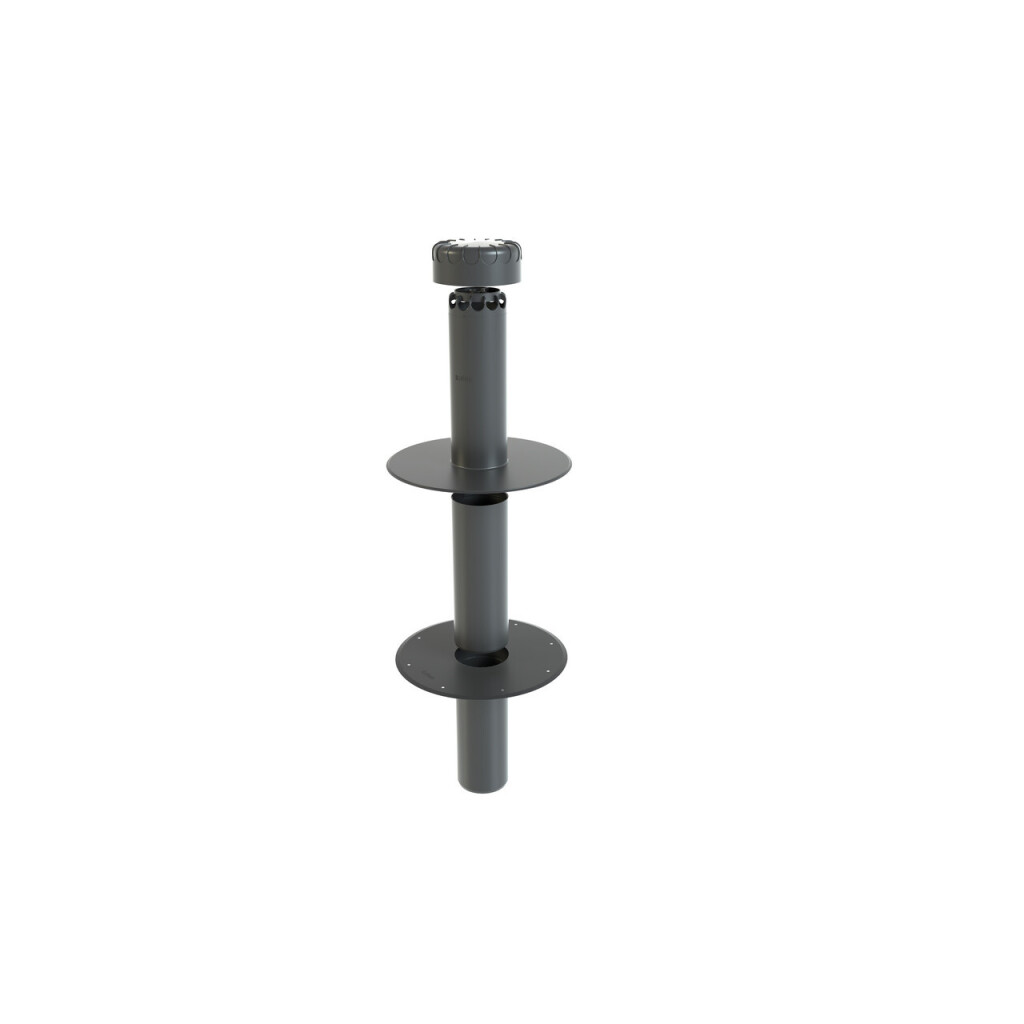

Einteiliger Einsatz für Kaltdächer oder als Lüfteroberteil für Warmdächer
Motorische Raumentlüftung von Küche und Bad nach DIN 18017
Abwasserrohrbelüftung nach DIN 1986-100

Verlegehinweis

Zweiteilige Aufbauten und Rohrverlängerungen sind mit Tangit PVC-Verbundklebstoff zu verkleben.
Bitte beachten Sie, dass die Mindesthöhe 15 cm von Bewuchsoberkante bis zur Lüftermündung eingehalten wird.
Bei Anschlussflächen / Flanschen muss die Einklebefläche frei von Fett, Verunreinigungen und Feuchtigkeit sein.
Für den Klemmanschluss sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet.
Bei folgenden Dämmstoffdicken ist eine Rohrverlängerung notwendig: > 195 mm (DN 75), > 275 mm (DN 110), > 235 mm (DN 125), > 250 mm (DN 160).
Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Flachdachdurchgänge sind zwingend zu beachten.

Technische Daten

Brandverhalten	EN 13501-1: E-Klasse
UV-Beständigkeit, DIN EN 1253-1	Bestanden
Temperaturbeständigkeit	-40 °C bis +80 °C
Beständigkeit	verrottungsstabil, witterungs-, frost- und alterungsbeständig

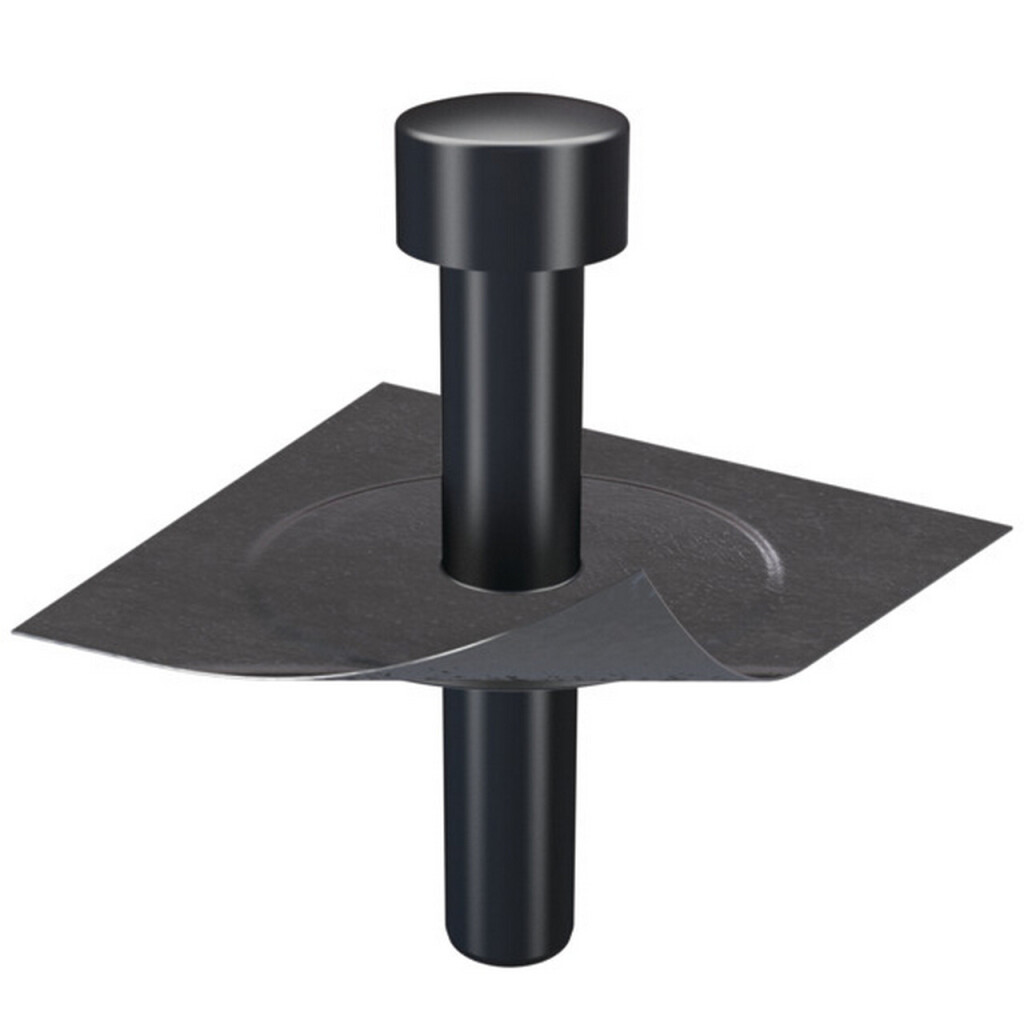

Bitumen-Manschette	500 x 500 mm

Eigenschaften

Artikel-Nr	KF6041
Material	Hart-PVC-U
Material Beschreibung	Versprödungsfreier Spezial-Kunststoff
Farbe	schwarz
Dachtyp	Flachdach
Kategorie	einteiliger Wohnraum Be- und Entlüfter
Produktfamilie	Flavent
Länge	235 mm (Unterrohr), 260 mm (Oberrohr bis Außenkante Haube)
Durchmesser	285 mm (Flansch), 75 mm (Rohr)
Kernbohrung	95 mm
Gesamtdruckverlust	453,7 Pa (bei Luftstrom 60 l/s)
Lüftungsquerschnitt	38 cm²
Gewicht	2,42 kg
