Universal Solardurchführung
Artikelnummer:

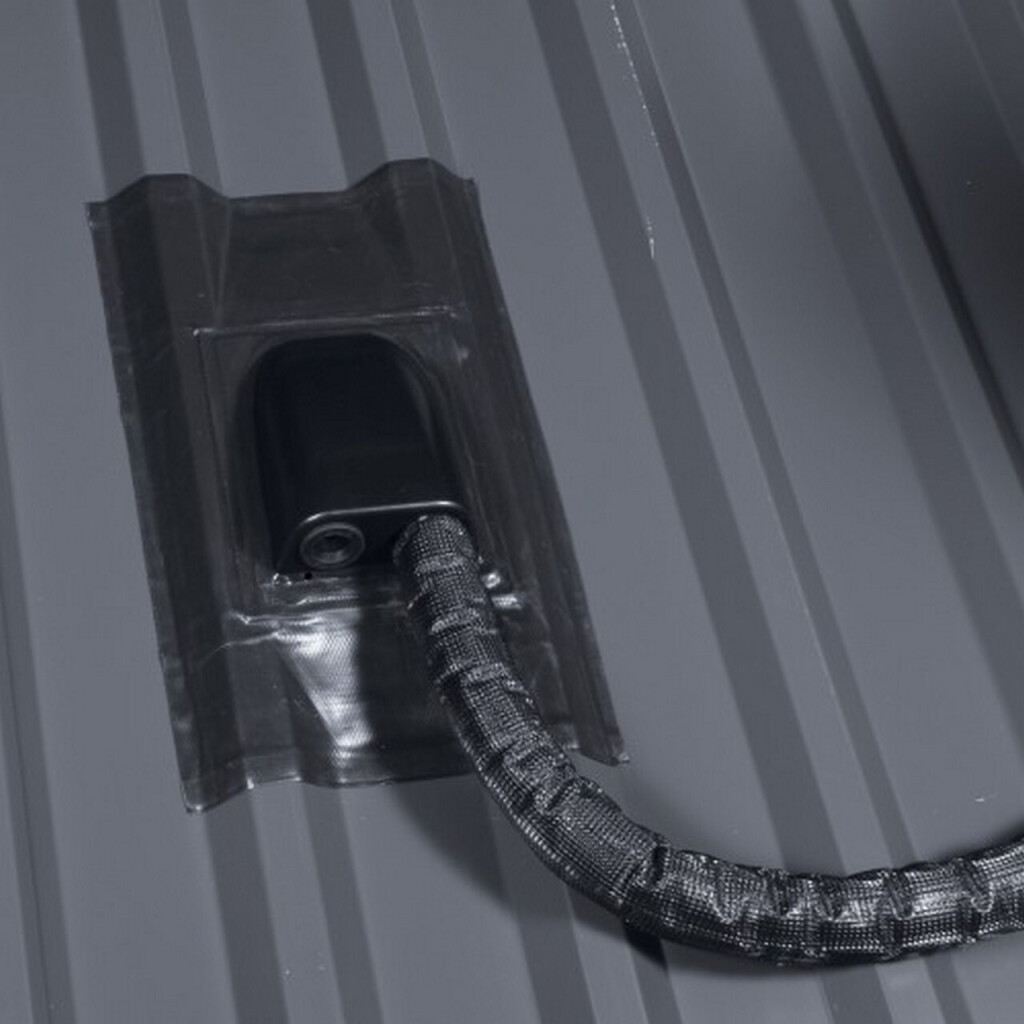

Die Universal Solardurchführung dient der regensicheren Durchführung von Kabeln und Leitungen von Photovoltaik- und Solarthermieanlagen auf Metalldachprofilen.
- Universell einsetzbar durch flexible selbstklebende Manschette
- Frei positionierbar für ein harmonisches Dachbild
- Keine mechanische Verschraubung und kein Einsatz von Schleppblechen notwendig
- Umweltfreundlich, da bleifrei und dauerhaft UV-stabil
- Einfache und schnelle Montage
Produktbeschreibung

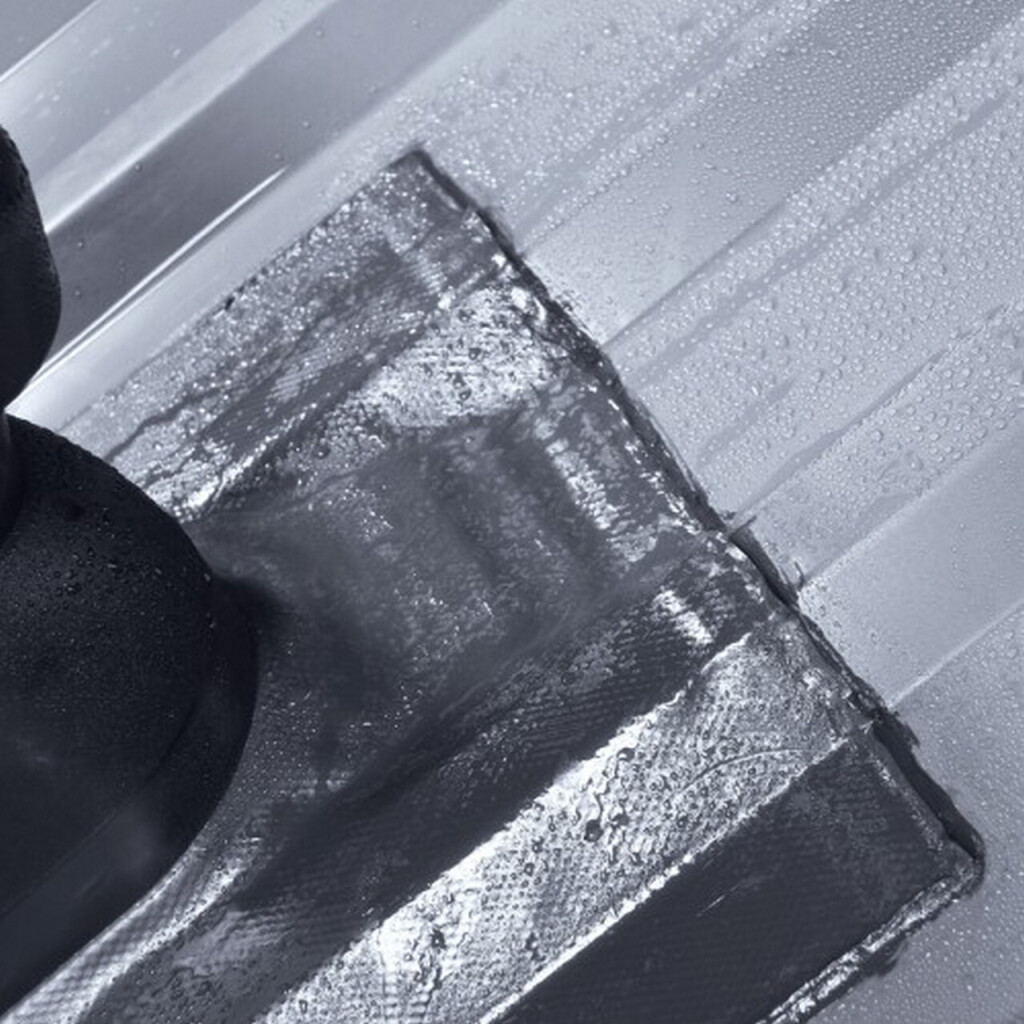

Die Universal Solardurchführung ist die optimale Lösung zur regensicheren Durchführung von Leitungen für Solarthermie sowie Photovoltaikanlagen. Aufgrund der selbstklebenden Manschette kann die Solardurchführung schnell und ohne Spezialwerkzeug mit der Metalloberfläche verklebt werden. Eine zusätzliche mechanische Verschraubung ist nicht notwendig. Die flexible Manschette ermöglicht einen Einsatz auf verschiedenen Metalldachprofilen (z.B. Trapez- oder Sandwichprofile).
Anwendung
- Für profilierte Metallprofile geeignet, z.B. Trapez-, Sandwich-, Well- oder Pfannenprofile
- Für Leitungsdurchmesser bis max. 31 mm (mit Verschluss) bzw. 45 mm (ohne Verschluss)
- Für Dachneigungen von ca. 5° – 65°
- Auch geeignet zum Einsatz auf Dachpfannen
Technische Daten
| Zertifikate | Brandverhalten (EN 13501-1): E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Mindestdachneigung | 5° |
| Maximale Dachneigung | 65° |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Temperaturbeständigkeit | -30 °C bis +90 °C |
| Lagerung | Trocken und kühl aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KE9270-SF-9804 |
| Material | Verbundwerkstoff |

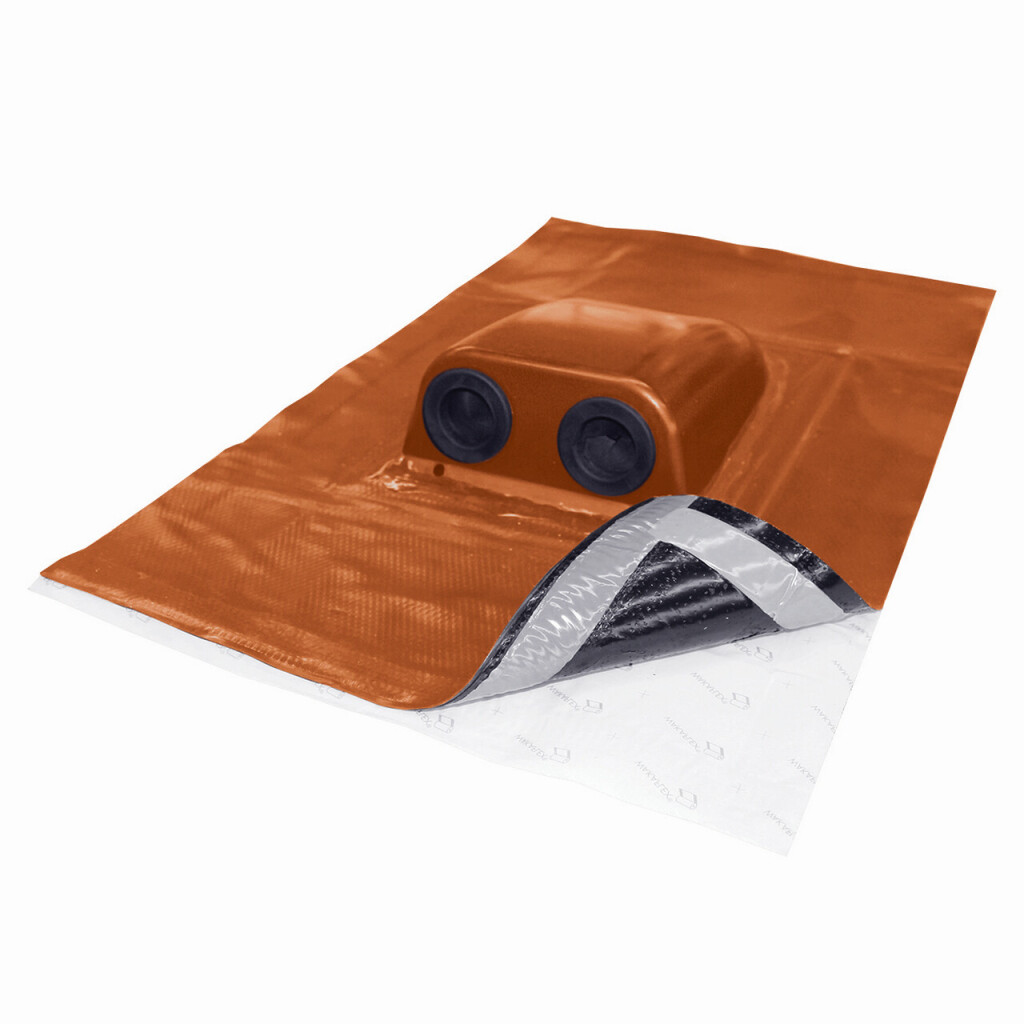

| Material Beschreibung Manschette | Manschette aus Polyisobutylen mit Alu-Streckgittereinlage und umlaufender Butylkleberaupe |
| Material Beschreibung Solaradapter | Solaradapter aus Polypropylen mit zwei EPDM-Dichtungen |
| Farbe | rot (RAL 8004) |
| Dachtyp | Steildach |
| Kategorie | Solardurchführungs-Sets |
| Produktfamilie | Metalldachdurchgänge |
| Anwendung | Durchführung von Solarleitungen und Kabelbündeln |
| Flansch Länge | 560 mm |
| Flansch Breite | 358 mm |
| Aufbau Höhe | 80 mm |
| Leitungsdurchmesser mit Verschluss | bis 31 mm |
| Leitungsdurchmesser ohne Verschluss | bis 45 mm |
| Gewicht | 1,90 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 80 Stück |
| Verpackungsgewicht | 2 kg |
