Universal Lüfterhaube
Artikelnummer:

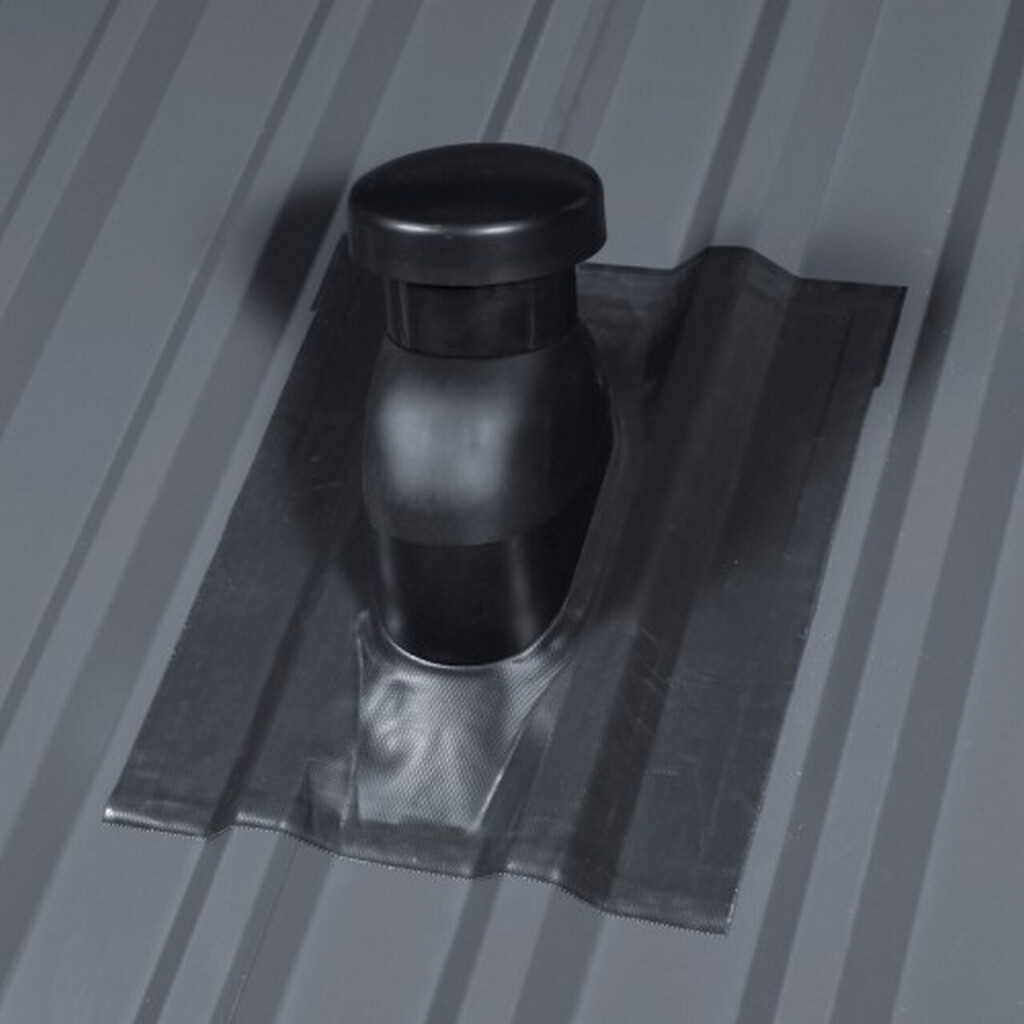

Die Universal Lüfterhaube sorgt für eine optimale Be-/Entlüftung bei Metalldachprofilen und integriert sich harmonisch in das Dach.
- Universell einsetzbar durch flexible, selbstklebende Manschette. Lüfterrohr mit Wärmedämmung
- Frei positionierbar für ein harmonisches Dachbild
- Keine mechanische Verschraubung und kein Einsatz von Schleppblechen notwendig
- Umweltfreundlich, da bleifrei und dauerhaft UV-stabil
- Einfache und schnelle Montage
Produktbeschreibung
Die Universal Lüfterhaube ist die optimale Lösung zur Entlüftung von Abwasserrohren sowie zur Be-/Entlüftung von Räumen bei Metalldachprofilen. Aufgrund der selbstklebenden Manschette kann die Durchführung schnell und ohne Spezialwerkzeug mit der Metalloberfläche verklebt werden, eine zusätzliche mechanische Verschraubung ist nicht notwendig. Die flexible Manschette ermöglicht einen Einsatz auf verschiedenen Metalldachprofilen (z.B. Trapez- oder Sandwichprofilen). Das Lüfterrohr ist aus verzinktem Stahl und zur Vermeidung von Kondensat wärmegedämmt. Die Lüfterhaube ist zum Anschluss an Rohrdurchmesser 125 mm, 160 mm und 200 mm erhältlich.
Anwendung
- Zur motorischen Entlüftung in Küche und Bad nach DIN 18017 oder als Abwasserrohrbelüfter nach DIN 1986-100

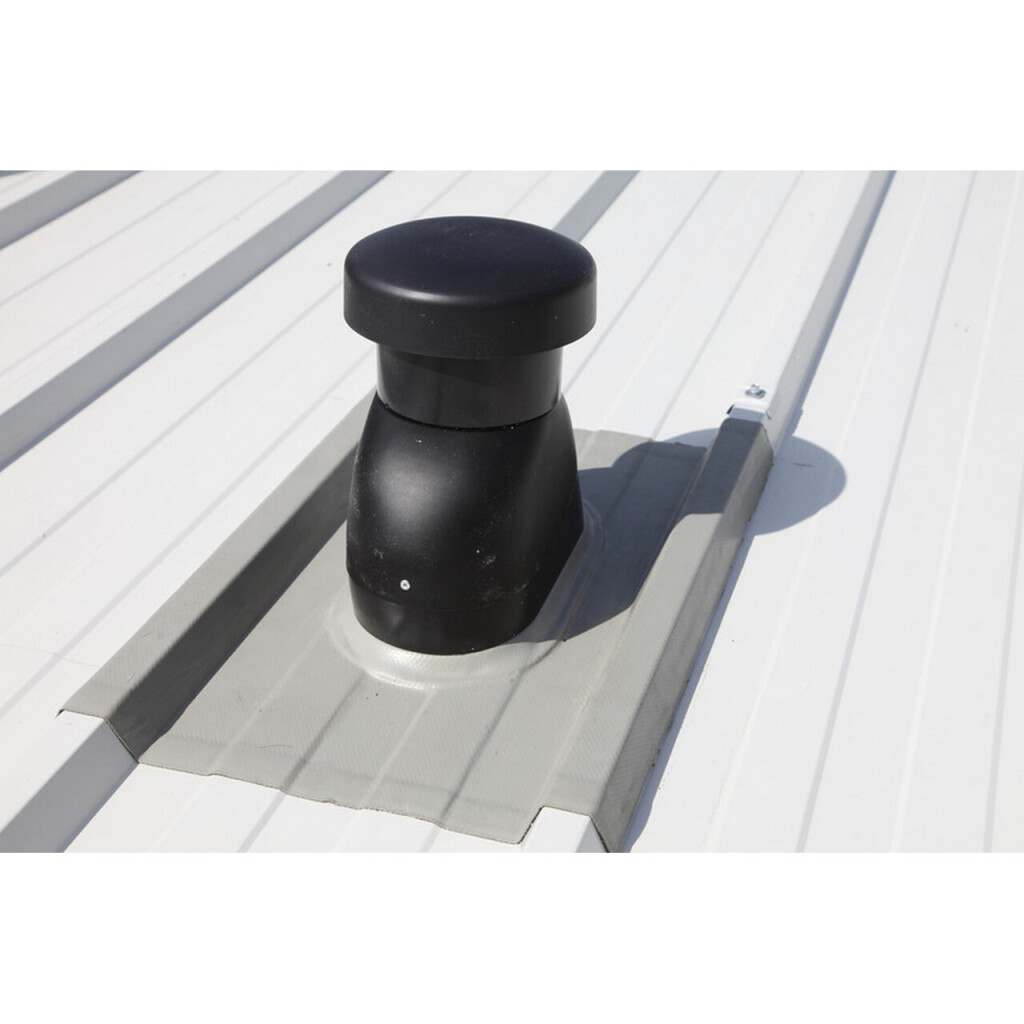

- Für profilierte Metallprofile geeignet, z.B. Trapez-, Sandwich-, Well- oder Pfannenprofile
- Für Dachneigungen von ca. 5° - 45°
Technische Daten
| Zertifikate | Brandverhalten (EN 13501-1): E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Mindestdachneigung | 5° |
| Maximale Dachneigung | 45° |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Temperaturbeständigkeit | -30 °C bis +90 °C |
| Lagerung | Trocken und kühl aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KE9526-12-SF-9804 |
| Material | Verbundwerkstoff |

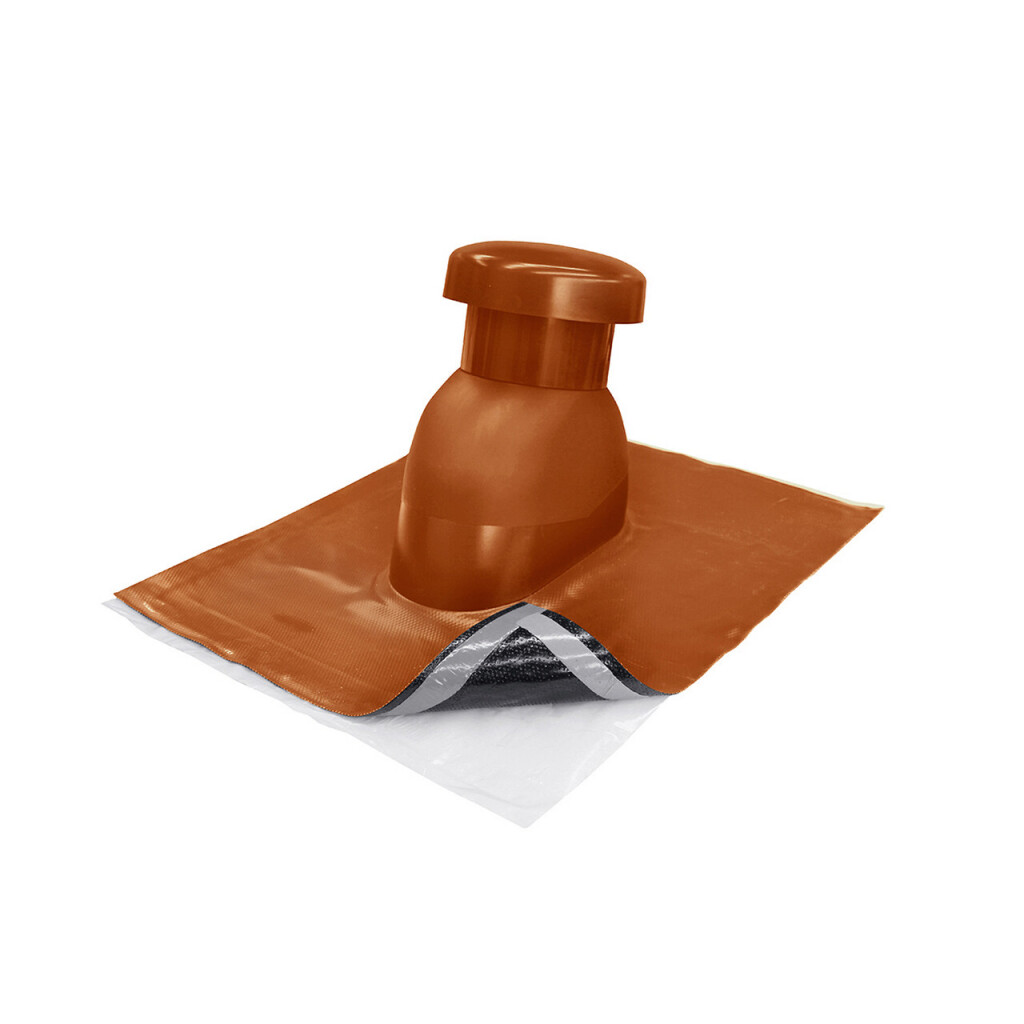

| Material Beschreibung Manschette | Manschette aus Polyisobutylen mit Alu-Streckgittereinlage und umlaufender Butylkleberaupe |
| Material Beschreibung Lüfterhaube | Lüfterhaube ist aus Polypropylen mit abnehmbarer Haube |
| Material Beschreibung Anschlussrohr | Anschlussrohr ist aus verzinktem Stahl mit Wärmedämmung |
| Farbe | rot (RAL 8004) |
| Dachtyp | Steildach |
| Kategorie | Set-Lösungen zur Be-/Entlüftung |
| Produktfamilie | Metalldachdurchgänge |
| Anwendung 1 | Motorische Raumentlüftung (Küche und Bad nach DIN 18017) |
| Anwendung 2 | Abwasserrohrbelüftung (ohne Haube), gemäß DIN 1986-100 |
| Anschluss | Der Anschluss ist mit einem flexiblen Anschlussschlauch der relevanten Größe auszuführen |
| Flansch Länge | 560 mm |
| Flansch Breite | 500 mm |
| Aufbau Höhe | 300 mm |
| Durchmesser Rohr | 125 mm |
| Lüftungsquerschnitt | 113 cm² |
| Gewicht | 4,90 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 30 Stück |
| Verpackungsgewicht | 5,20 kg |
