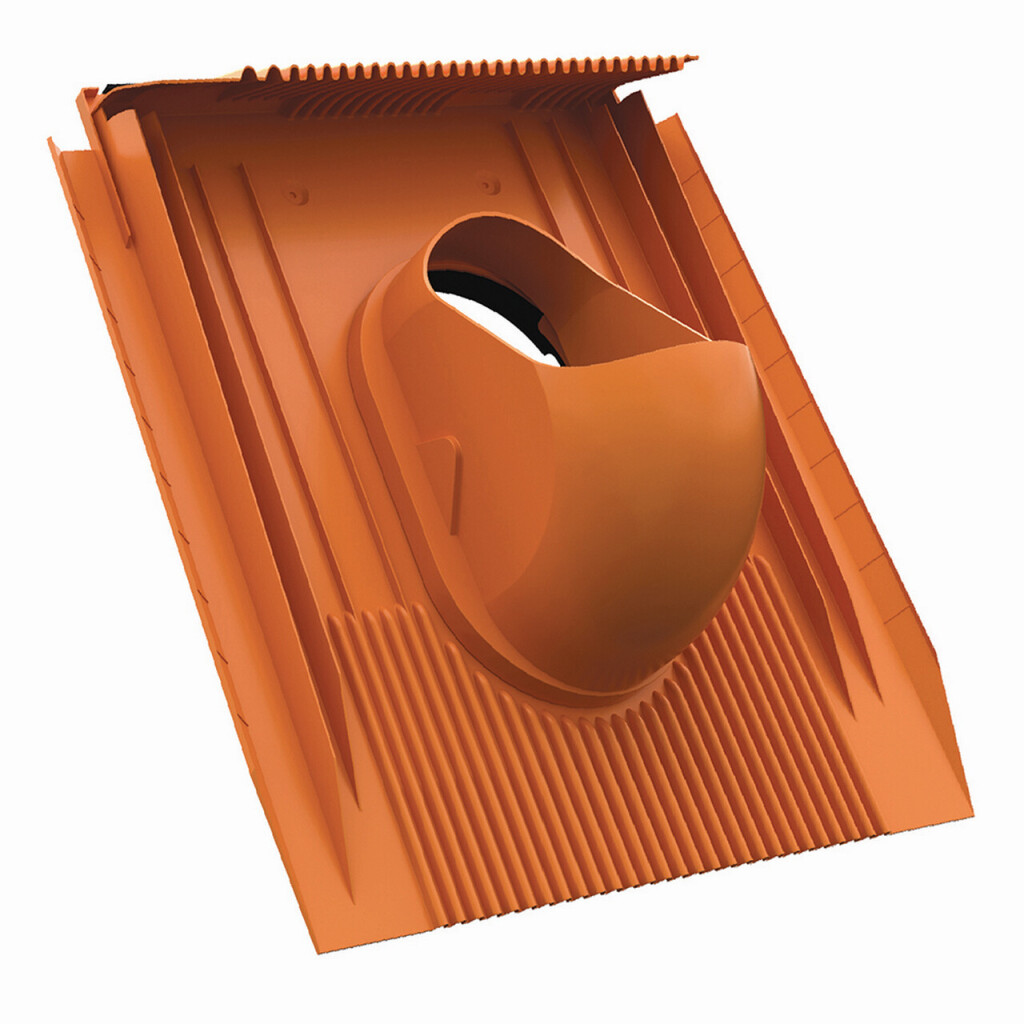

Venduct Universelle Grundplatte DN 110
Artikelnummer:
Die universelle Grundplatte DN 110 verfügt über ein Einheitsmaß und kann für alle gängigen Dachsteine und Dachziegel eingesetzt werden.
- Anpassbar durch obere und untere Plissierung sowie seitliche Passstreifen (keine Bleiauswaschungen)
- Sicherer Schutz vor dem Eindringen von Regen und Schnee
- Einfache und schnelle Montage
- Reduzierter Lageraufwand
- In zwei Schürzen-Längen erhältlich
Produktbeschreibung

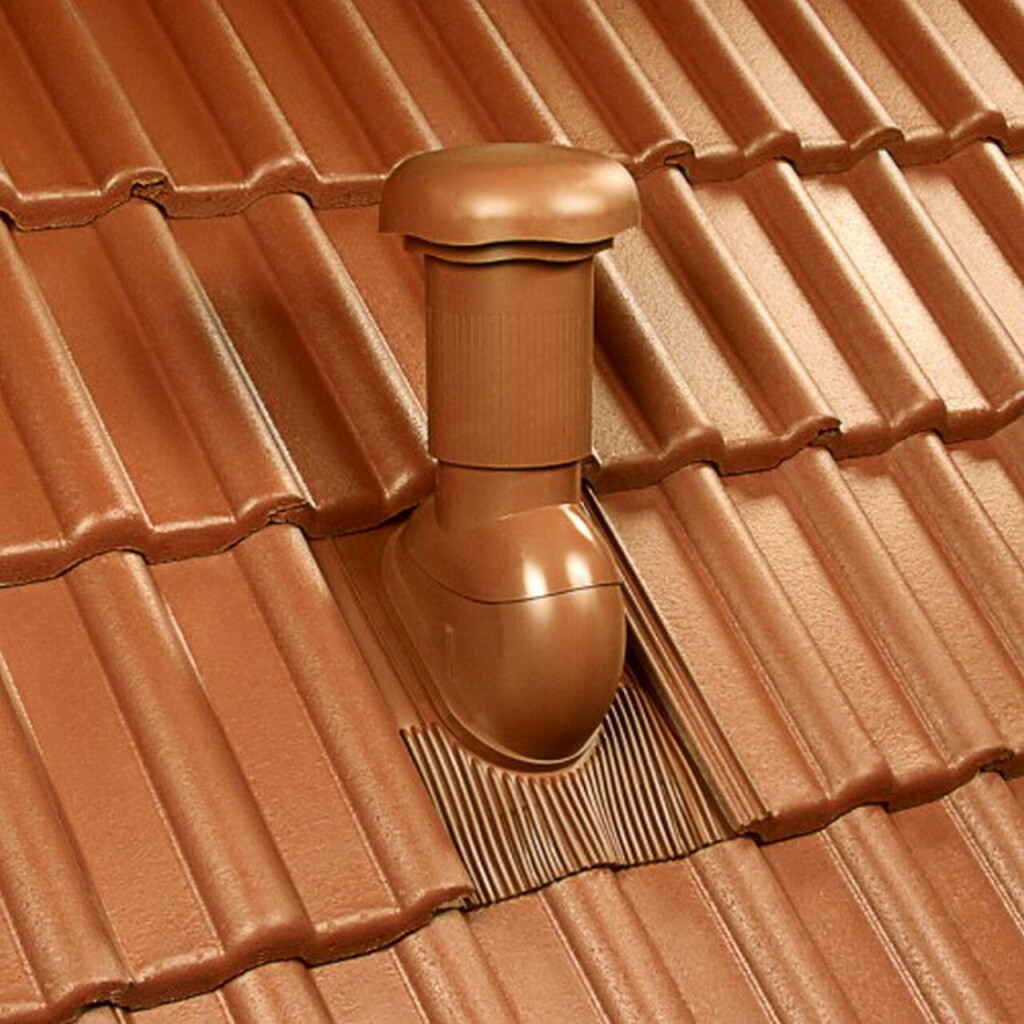

Die Venduct Universelle Grundplatte dient der regensicheren Durchführung von Lüftungsleitungen, Antennendurchgängen oder Abgasrohren. Selbst Durchdringungen im Reihenversatz sind schnell und unproblematisch umzusetzen. Die flexible Grundplatte passt sich durch die obere und untere Plissierung an die jeweilige Pfannenform an und fügt sich mit den formbaren, seitlichen Passstreifen in die Deckung ein. Die universelle Einsetzbarkeit reduziert Lagerbestand und macht komplizierte Lösungen, z.B. mit Blei, unnötig.
Anwendung
- Für ventilatorbetriebene Bad- und Küchenentlüftungen, Be-/Entlüftungen von Abwasserrohren sowie Dachdurchführungen von Antennenmasten, Gasthermen oder Solarkabeln
- Für Dachneigungen ab ca. 16° für nahezu alle gängigen flach- bis mittelprofilierten Dachstein- und Dachziegeltypen, Decklänge 310 – 350 mm
- Standard-Schürze für flach- bis mittel profilierte Dachziegel und Dachsteine, längere Schürze für stark profilierte Dachziegel und Dachsteine bis 60 mm (z.B. Hohlpfanne)
Verlegehinweis
- Die Regel- bzw. Mindestdachneigungen des jeweiligen Bedachungswerkstoffes sind zwingend zu beachten.
- Befestigung auf Traglattung mit 2 x 4mm Schrauben.
- Die Angaben im Technischen Datenblatt sowie die Verarbeitungshinweise auf kloeber.de sind zu beachten.
Technische Daten
| Material | Verbundwerkstoff |
| Material Beschreibung | Schürze: Spezial Weich-PVC / Dom aus ASA, Unterseitig mit ASA-Trägergitter, Aluminium-Streckmetall und einem Butylklebeband mit Trennpapier |
| Farbe | rot |
| Mindestdachneigung | 16° / Standard ab 20° |
| Maximale Dachneigung | 65° / Standard bis 50° |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Verarbeitungstemperatur | +5 °C bis +40 °C |
| Lagerung | Trocken und kühl, aber frostfrei lagern |
Eigenschaften
| Artikel-Nr | KE0520-3-0100 |
| Dachtyp | Steildach |
| Kategorie | Universelle Grundplatten |
| Produktfamilie | Venduct DN 110 |
| Ausführung | Standard Schürze: Für flach bis mittel profilierte Dachziegel und Dachsteine |
| Länge | 454 mm (Schürze) |
| Breite | 424 mm (Schürze) |
| Durchmesser | 110 mm |
| Decklänge | von 310 – 350 mm (größer oder kleiner, Bedachung anpassen) |
| Gewicht | 0,80 kg |
Verpackung
| Kartonmenge | 10 Stück |
| Palettenmenge | 40 Stück |
| Verpackungsgewicht | 11,70 kg |
