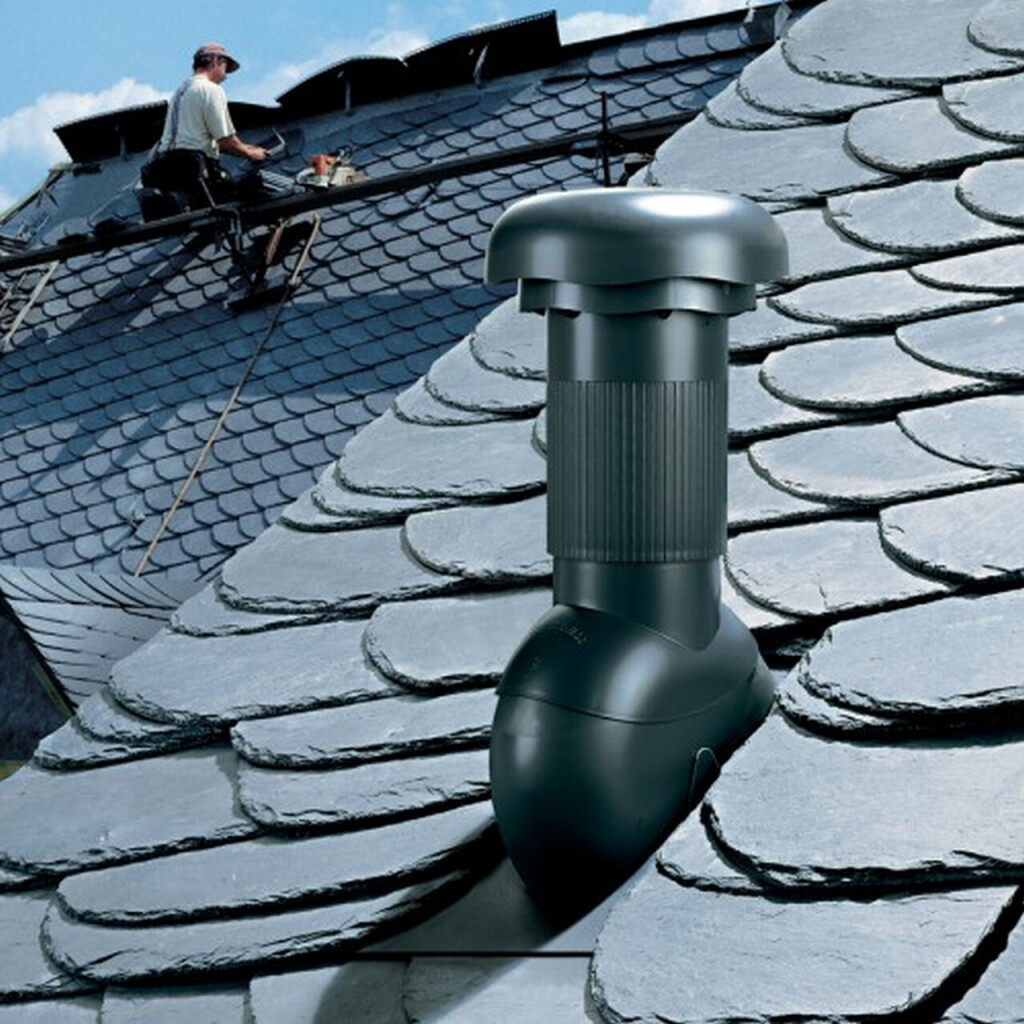

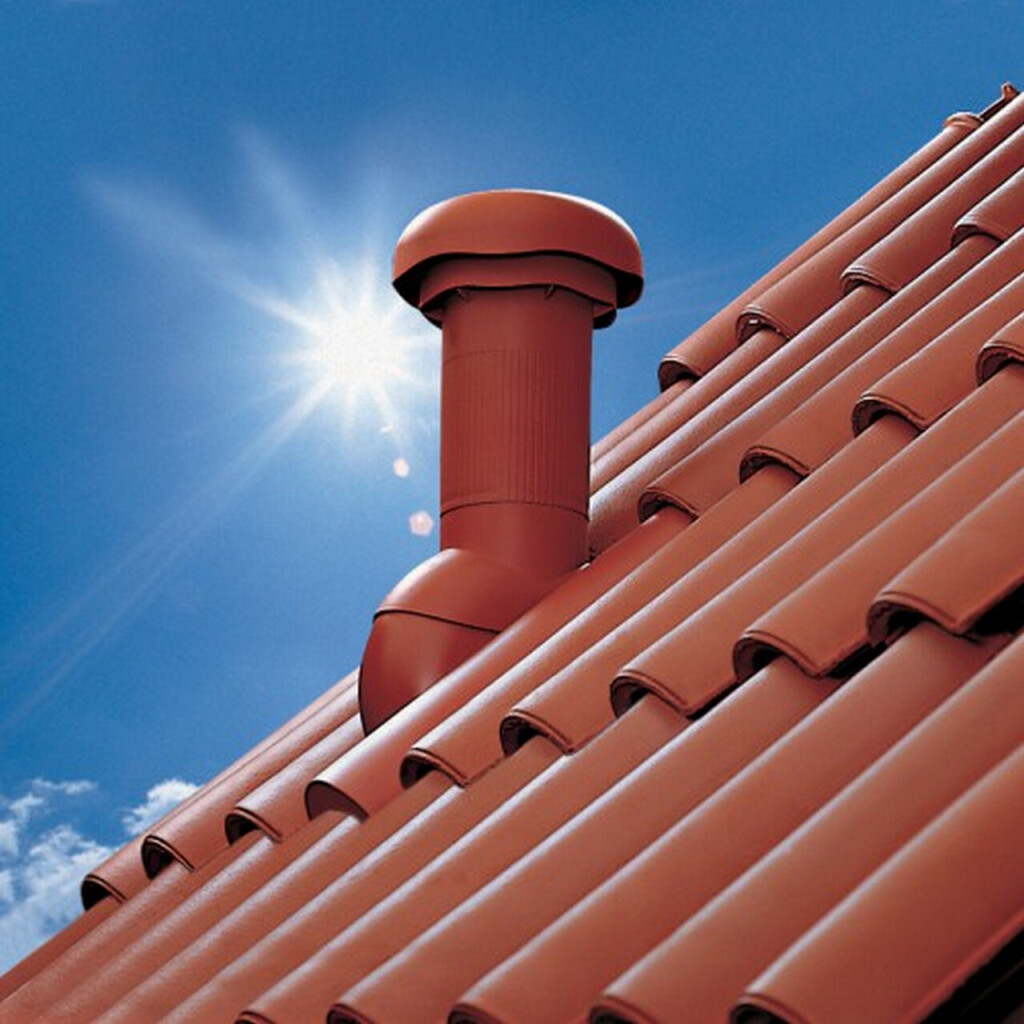

Venduct Be-/Entlüfterrohr lang
Artikelnummer:
Das aerodynamisch gestaltete Be-/Entlüfterrohr lang verfügt über eine sichere Kondensatabführung und eignet sich für die motorische Entlüftung in Küche und Bad sowie für die Abwasserrohrbelüftung (Letzteres nur bei DN 110).
- Hohe Abluftleistung durch Reduktion von Verwirbelungen
- Sichere Kondensatabführung mittels Kondensatrinne
- Abnehmbare Wetterhaube gemäß DIN 1986-100
- Einfache und schnelle Montage
- Mit konischem Unterrohr zum Anschluss an DN 125 Leitungen erhältlich
Produktbeschreibung
Die aerodynamisch optimierten Venduct Be-/Entlüfterrohre lang reduzieren Verwirbelungen auf ein Minimum und stellen eine effektive Abluftleistung sicher. Dank ihrer hervorragenden Lüftungseigenschaften sind die Be-/Entlüfterrohre lang, insbesondere für motorische Raumentlüftungen geeignet, können aber auch zur Abwasserrohrbelüftung eingesetzt werden. Speziell für diese Anwendung als Abwasserrohrbelüftung besitzt die Varianten DN 110 einen Schraubdeckel in der Wetterkappe, der ganz einfach per Hand demontiert werden kann, damit das Lüfterrohr entsprechend der Norm nach oben offen bleibt. Die Variante DN 125 wurde speziell für die motorische Entlüftung in Küche und Bad entwickelt, wobei die Wetterhaube abgenommen werden kann. Zusätzlich steht eine Variante DN 110 mit konischem Unterrohr zur Verfügung. Damit können Anschlüsse an DN 125 Leitungen auch in Verbindung mit dem breiten Spektrum an passgenauen Grundplatten DN 110 realisiert werden. Bei allen drei Venduct Be- und Entlüfterrohren lang kann anfallendes Kondensat mittels einer Kondensatrinne sicher auf die Außenseite oberhalb der Dacheindeckung abgeführt werden.
Anwendung
- Zur motorischen Entlüftung in Küche und Bad
- Zur Abwasserrohrbelüftung (Schraubdeckel wird abgenommen)
- Beliebig mit allen Venduct Grundplatten DN 110 kombinierbar
- Für Dachneigungen von ca. 20° - 50° (Lüfterrohre DN 110), für Dachneigungen 16° - 45° (Lüfterrohr DN 125)
Verlegehinweis
- Zur Abwasserrohrbelüftung nach DIN 1986-100 ist der Deckel per Schraubbewegung zu demontieren.
- Im Winter kann es durch Austreten von Kondensat zu Eisbildung kommen.
- Unkontrolliertes Abrutschen kann durch geeignete Sicherungsmaßnahmen (z.B. Schneefangsysteme) vermieden werden.
- Leitungsanschluss mit Venduct flexiblem Anschlussschlauch erforderlich.
- Die Angaben im Technischen Datenblatt sowie die Verarbeitungshinweise auf kloeber.de sind zu beachten.
Technische Daten
| Material | ASA/ABS (Modellabhängig) |
| Material Beschreibung | Versprödungsfreier, UV-unempfindlicher Spezial-Kunststoff |
| Farbe | rot |
| Mindestdachneigung | 20° (KE3035 Wellplatte 10°) |
| Maximale Dachneigung | 50° (KE3035 Wellplatte 40°) |
| Temperaturbeständigkeit | -20 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Gesamtdruckverlust | 48,07 [Pa] (bei Luftstrom 60 l/s ) |
| Lüftungsquerschnitt | 78,5 cm² |
| Brandverhalten | E-Klasse (EN 13501-1) |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
Eigenschaften
| Artikel-Nr | KE8009-3-0100 |
| Dachtyp | Steildach |
| Kategorie | Funktionsteile zur Be-/Entlüftung |
| Produktfamilie | Venduct DN 110 |
| Höhe | 415 mm (Oberrohr) |
| Durchmesser | 110 mm |
| Gewicht | 0,90 kg |
Verpackung
| Kartonmenge | 10 Stück |
| Palettenmenge | 50 Stück |
| Verpackungsgewicht | 10,80 kg |
Zu diesem Produkt gibt es 18 Varianten
Produkt Videos
Venduct - Die Dachdurchführung mit System
Steildach Langlüfter: Einbau
Passende Produkte
Venduct Passgenaue Grundplatte DN 110
Venduct Flex-Anschlussschlauch Weich-PVC
Venduct Passgenaue Grundplatte DN 125
Venduct Universelle Grundplatte DN 110
Venduct Universelle Grundplatte DN 125
Venduct Flex-Anschlussschlauch Federdrahtspirale

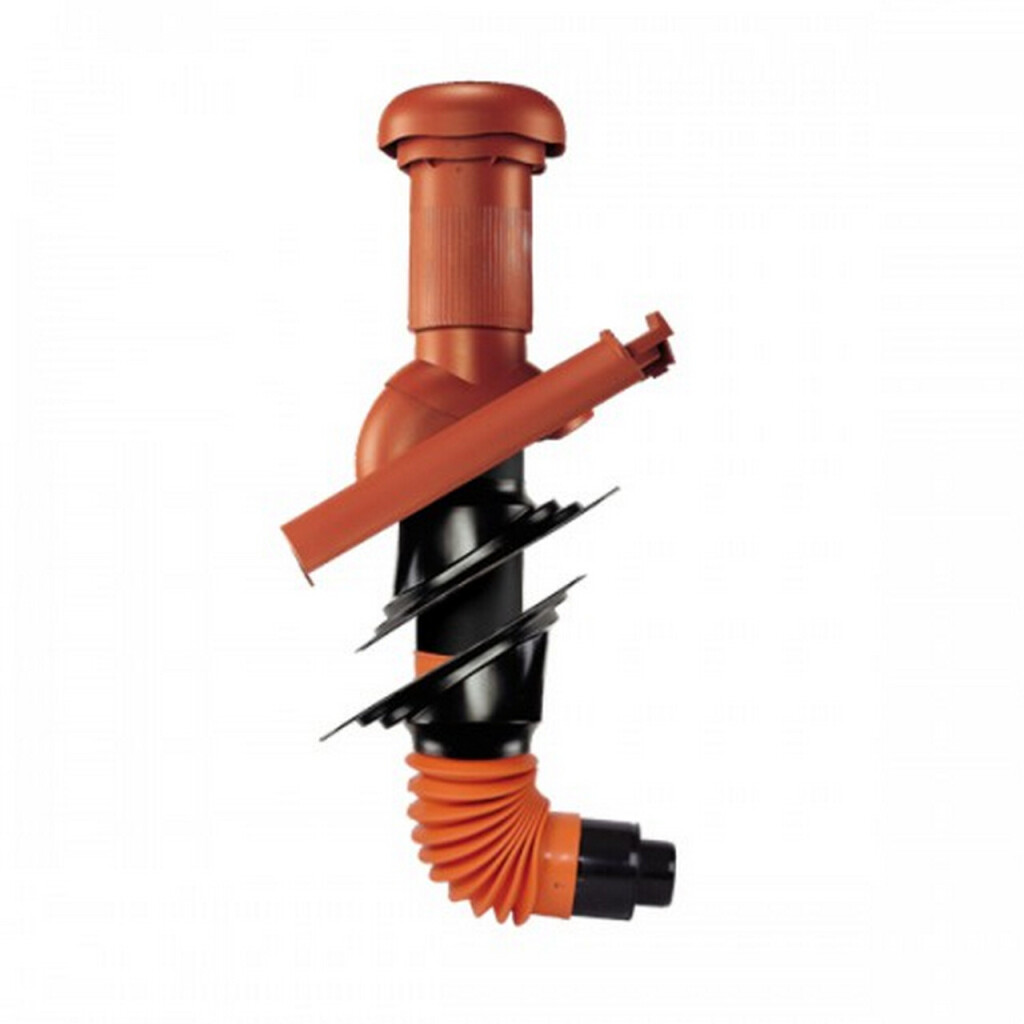

Dunstrohrmanschette
