Einsetzbar als einteiliger Dachablauf für Kaltdächer oder durch Kombination mit sich selbst als Aufstockelement für einen zweiteiligen Dachablauf für Warmdächer.
Schlanke Geometrie reduziert Kernbohrdurchmesser
Universeller Einsatz für alle Abdichtungen mit Bitumen- und PVC-Bahnen
Einsetzbar für alle Dämmstoffdicken in Verbindung mit den passgenauen Dämmpaket-Rohrverlängerungen

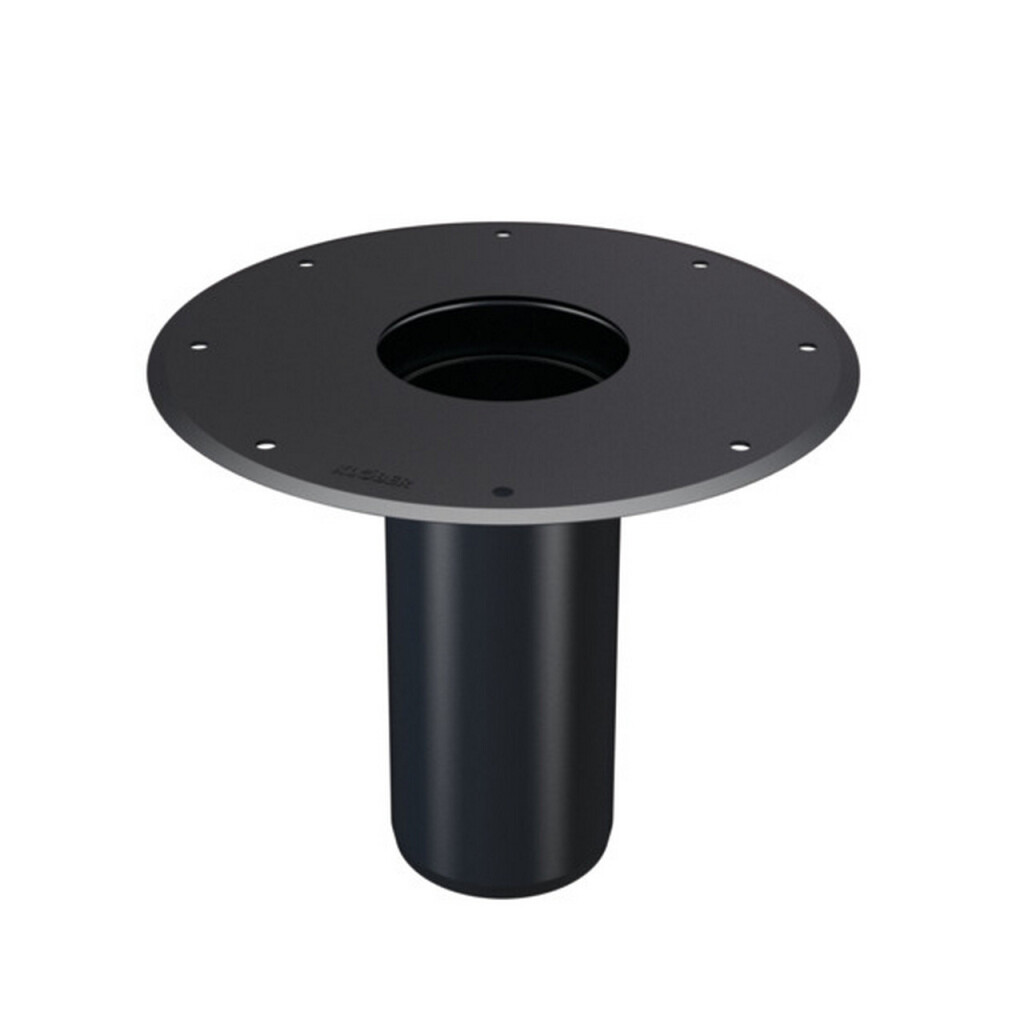

Die bewährten Flavent Dachabläufe senkrecht ungedämmt sind die wirtschaftliche Lösung zur Flachdachentwässerung. Sie sind einteilig für belüftete Flachdächer oder können mit sich selbst als Aufstockelement kombiniert werden für unbelüftete Flachdächer als zweiteilige Variante. Dadurch werden weniger Artikel benötigt und die Lagerhaltung optimiert. Wahlweise mit Hart-PVC Flansch (kompatibel mit Bitumen- oder PVC-Abdichtungsbahnen bzw. Flüssigkunststoff) oder mit vorkonfektionierter Bitumenmanschette. Der Laubfang ist separat zu bestellen.
Anwendung

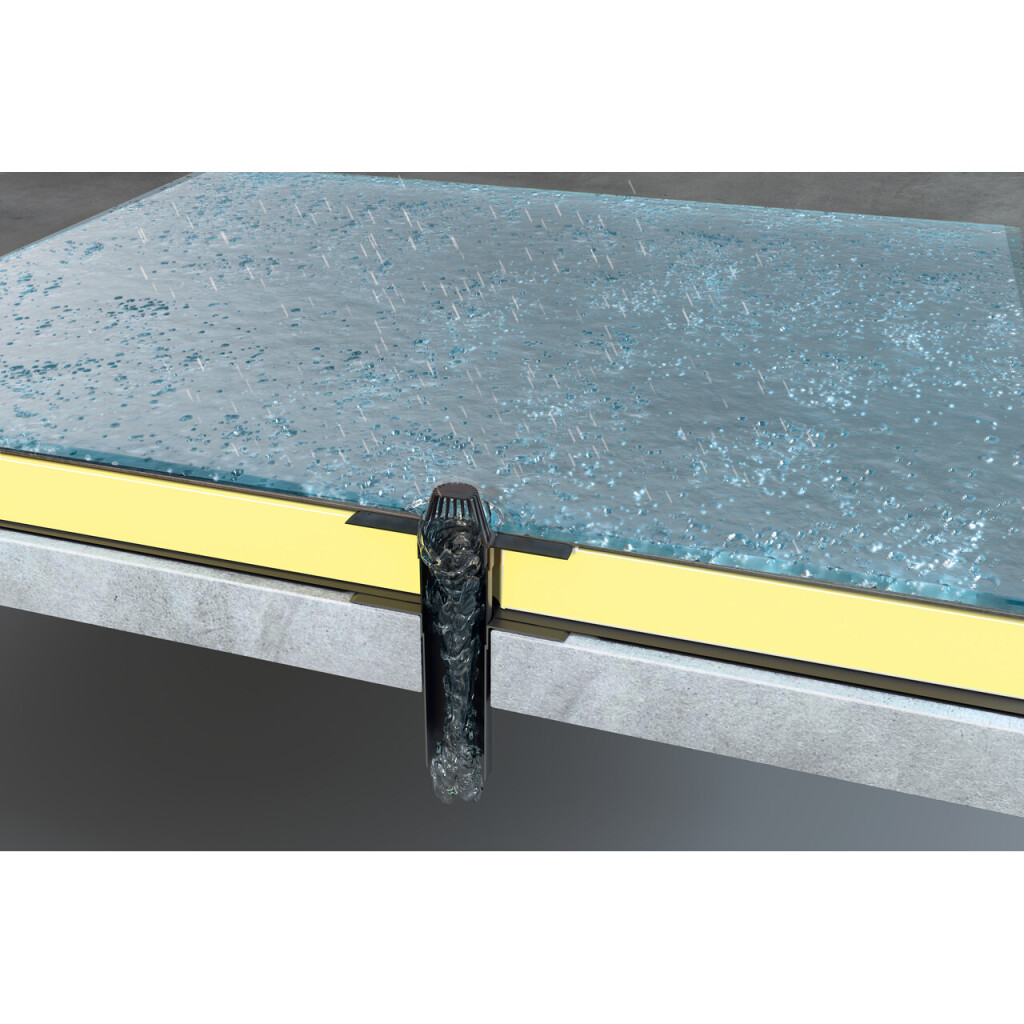

Zur Freispiegelentwässerung (innenliegend)

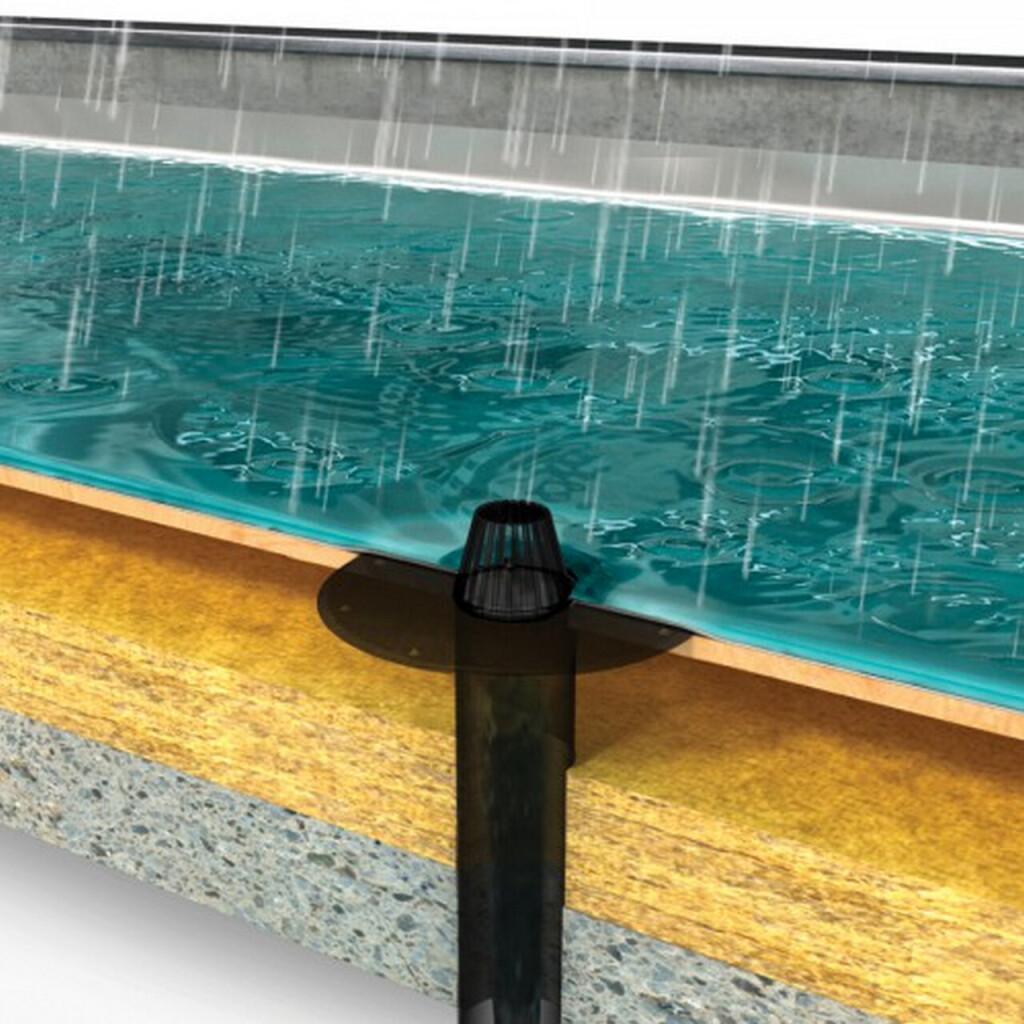

Als einteiliger Ablauf durch Kombination mit einem Laubfang für Kaltdächer

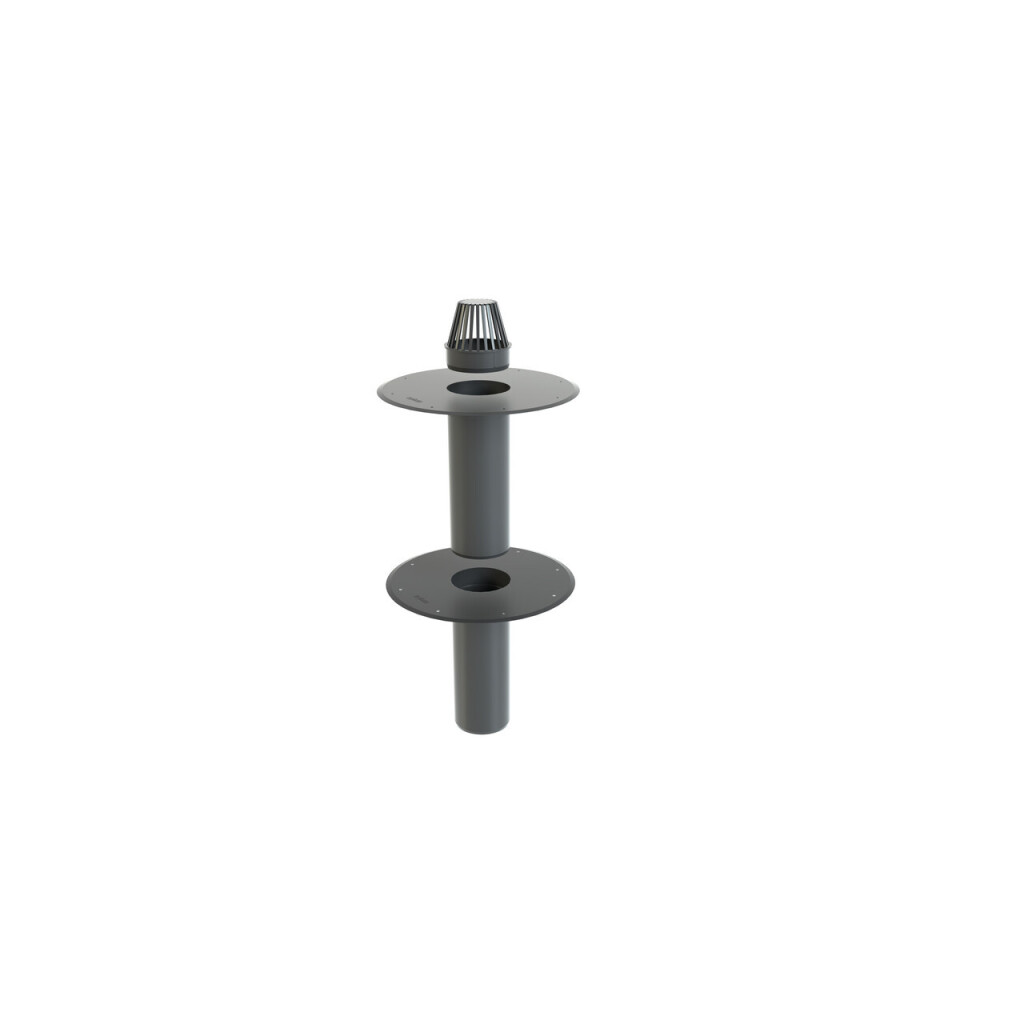

Als zweiteiliger Ablauf durch Kombination von zwei Abläufen mit einem Laubfang für Warmdächer
Verlegehinweis
Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
Zweiteilige Aufbauten und Dämmpaket-Rohrverlängerungen sind mit Tangit PVC-Verbundklebstoff wasserdicht zu verkleben.
Bei Anschlussflächen / Flanschen muss die Einklebefläche frei von Fett, Verunreinigungen und Feuchtigkeit sein.
Bei folgenden Dämmstoffdicken ist eine Rohrverlängerung notwendig: > 215mm (DN 50, DN 75), > 265mm (DN 110, DN 125), > 350mm (DN 160).
Mindestkernbohrmaß Bauteilaußendurchmesser (= Nennweite Rohr) + 20 mm.
Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
Zertifikate
Brandverhalten (EN 13501-1): E-Klasse
UV-Beständigkeit, DIN EN 1253-1
Bestanden
Temperaturbeständigkeit
-40 °C bis +80 °C
Beständigkeit
verrottungsstabil, witterungs-, frost- und alterungsbeständig
Anschlussmöglichkeit 1
Kunststoffbahnen (ohne Vlies) Weich-PVC / EVA / ASA
Anschlussmöglichkeit 2
Bitumenbahnen
Eigenschaften
Artikel-Nr
KF6580
Material
Hart-PVC-U
Material Beschreibung
Versprödungsfreier Spezial-Kunststoff
Farbe
schwarz
Dachtyp
Flachdach
Kategorie
senkrechte Abläufe / Unterteile
Produktfamilie
Flavent
Anwendung 1
als senkrechter einteiliger Dachablauf ohne Laubfang für Freispiegelentwässerung
Anwendung 2
als senkrechter zweiteiliger Dachablauf ohne Laubfang für Freispiegelentwässerung
